Датчик тиску оливи двоконтактний Foton 244/504, Jinma 244/404 AMG

Двоконтактний датчик тиску оливи Foton 244/504, Jinma 244/404 AMG призначений для контролю тиску в системі мащення двигуна. Він передає сигнал на під’єднаний контрольний прилад, за яким водій стежить за роботою системи. Справність датчика потрібна для достовірних показань: хибний сигнал заважає оцінити стан двигуна та може приховати падіння тиску оливи.

Будова датчика

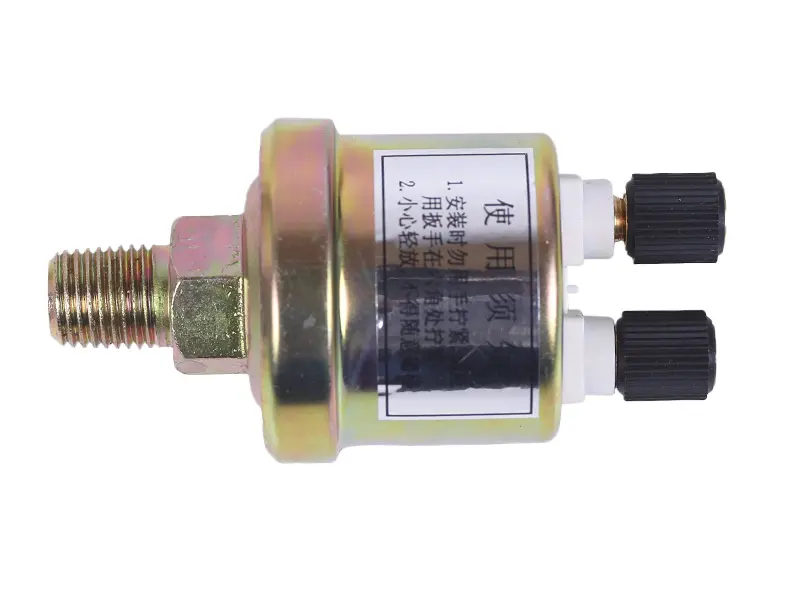

Деталь має циліндричний корпус, різьбовий штуцер і шестигранник під ключ біля його основи. З протилежного боку розташовані два контактні виводи з чорними рифленими ковпачками. Через штуцер датчик сполучається з оливним каналом, а до виводів під’єднують проводи. Під час закручування зусилля прикладають до шестигранника. Обертання за корпус чи контактні виводи може пошкодити з’єднання та спричинити несправність ще під час встановлення.

Ознаки несправності

Датчик варто перевірити, якщо показання зникають, різко змінюються або прилад не реагує після запуску двигуна. Інші причини для огляду — пошкоджені виводи та сліди оливи на корпусі. Водночас такі прояви можуть бути наслідком окиснених контактів, обірваного проводу або реального зниження тиску. Спочатку перевіряють проводку та її з’єднання, а сумнівні показання звіряють із контрольним манометром. Заміна датчика не усуває несправностей системи мащення; за сигналу низького тиску двигун зупиняють до з’ясування причини.

Як підібрати заміну

Зіставте маркування старого датчика, діаметр і крок різьби, довжину штуцера та спосіб ущільнення. Також перевірте форму посадкової частини, розміри корпусу й місце для під’єднання проводів. Невідповідна різьба може пошкодити отвір під датчик, а надто довгий штуцер — завадити правильному встановленню. Самої схожості корпусів недостатньо, щоб підтвердити придатність деталі до конкретного двигуна.

Електричні параметри датчика мають узгоджуватися зі штатним покажчиком або сигналізатором, а діапазон вимірювання — відповідати вимогам приладу. Наявність двох контактів не визначає призначення кожного з них. Звірте схему під’єднання, перш ніж переносити проводи: випадкове з’єднання може спричинити неправильні показання навіть без витоку оливи. Для перевірки використовуйте позначення знятого датчика й документацію двигуна, особливо якщо контрольні прилади раніше замінювали.

Заміна та контроль роботи

Датчик знімають на зупиненому й охололому двигуні після вимкнення живлення. Спершу очищають ділянку навколо штуцера, позначають розташування проводів і від’єднують їх, не тягнучи за ізоляцію. Після викручування перевіряють стан посадкової різьби, наконечників та ізоляції проводів поруч. Пошкоджені наконечники й передбачене конструкцією змінне ущільнення замінюють. Ущільнювальний матеріал і момент затягування добирають за вимогами двигуна; надлишок герметика може потрапити в оливний канал.

Новий датчик спочатку вкручують від руки, щоб не перекосити різьбу, а потім затягують ключем за шестигранник. Проводи під’єднують за штатною схемою та прокладають без натягу, подалі від гарячих і рухомих деталей. Після запуску перевіряють герметичність біля штуцера та реакцію контрольного приладу. Якщо показання залишаються ненормальними, двигун зупиняють і з’ясовують причину. Додаткове затягування датчика не виправляє невідповідність його параметрів приладу.
