Головка блока циліндрів LL380 для Jinma 200/204, Булат 200/204 AMG

Головка блока циліндрів LL380 для Jinma 200/204, Булат 200/204 закриває циліндри згори та разом із прокладкою ущільнює з’єднання з блоком. Її стан впливає на компресію та розділення газових, оливних і охолоджувальних каналів. Таку деталь встановлюють замість пошкодженого корпусу головки, якщо відновлювати старий неможливо або недоцільно. Позначення товару — LL380, додатковий маркер — AMG.

Будова головки

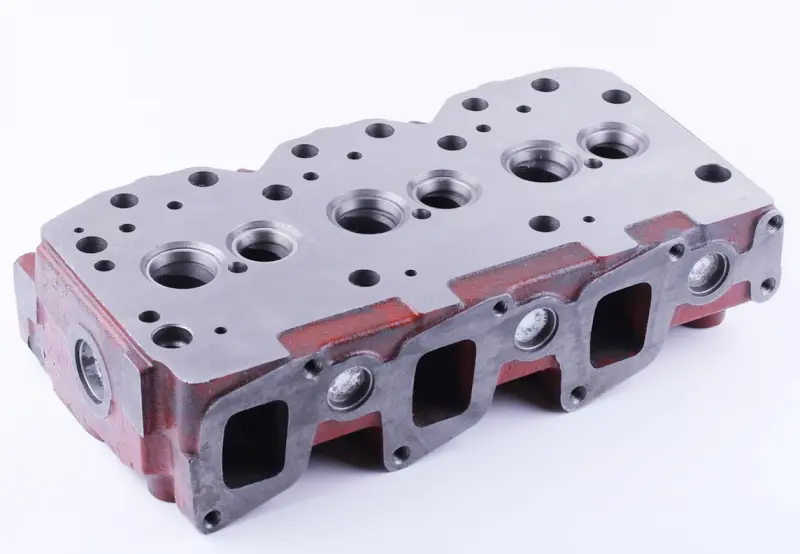

Корпус має оброблену привалкову площину, круглі посадкові отвори, прямокутні бічні вікна та отвори для кріплення. Від їхнього розташування залежить з’єднання з блоком та іншими деталями двигуна. Між головкою і блоком працює прокладка, тому стан поверхонь тут безпосередньо впливає на герметичність. Забоїна на площині або перекритий прохід здатні спричинити витік навіть після встановлення нової прокладки. Для правильного підбору потрібен збіг усіх сполучень, а не лише зовнішньої форми.

Причини заміни

Головку перевіряють, коли біля стику з блоком з’являються сліди прориву газів, знижується компресія, зникає охолоджувальна рідина або вона змішується з оливою. Повторне пошкодження прокладки також потребує перевірки поверхонь. За самими симптомами головку не вибраковують: джерелом несправності може бути прокладка чи порушення затягування. Підставою для заміни стають підтверджені тріщини, деформація після перегрівання, пошкодження посадкових місць або різьби, які неможливо належно відновити.

Як перевірити відповідність

Звірте позначення двигуна та зіставте нову головку зі знятою. Перевірте контур площини прилягання, отвори під кріплення, проходи для оливи й охолоджувальної рідини, бічні вікна та посадкові місця. Окремої уваги потребують кріплення колекторів і кришки, а також сполучення з деталями клапанного механізму. Прокладка має відповідати головці й блоку та не перекривати потрібні канали. Самого збігу назви техніки недостатньо: відмінне розташування отворів може завадити монтажу або порушити циркуляцію рідини й ущільнення стику.

Монтаж і супутні перевірки

Розбирання починають на охололому двигуні після зливання охолоджувальної рідини та очищення місця роботи. Знявши головку, прибирають залишки прокладки й перевіряють площину блока. Відкриті канали захищають від бруду та частинок ущільнення. Нову деталь оглядають перед монтажем: на поверхні прилягання не повинно бути забоїн, а всередині отворів — сторонніх частинок. Якщо клапанний механізм переносять зі старої головки, перевіряють його зношення, стан посадок і герметичність клапанів після складання.

Для встановлення беруть нову відповідну прокладку. Оглядають болти та різьбові отвори; потребу в заміні кріплення, послідовність і момент затягування визначають за керівництвом конкретного двигуна. Разом із цим перевіряють прокладки колекторів та ущільнення кришки. Після складання виконують потрібні регулювання клапанного механізму, відновлюють рівні рідин і контролюють стики на витоки. До запуску в роботу необхідно усунути причину попереднього перегрівання чи втрати герметичності, щоб не пошкодити встановлену головку повторно.
