Втягувальне реле стартера Ghangweell QDJ1332 2,5 кВт 12V DK1511D KM385BT Jinma 240/244 AMG

Втягувальне реле стартера Ghangweell QDJ1332 вмикає механізм запуску двигуна: переміщує привід стартера до зубчастого вінця маховика та замикає силові контакти для живлення електродвигуна. Позначення застосування охоплює стартер 2,5 кВт, DK1511D, KM385BT і Jinma 240/244. Маркування 12V на корпусі означає номінальну напругу 12 В. Значення 2,5 кВт стосується стартера, до якого добирають реле.

Роль у механізмі запуску

Коли ключ переводять у положення запуску, обмотка втягує рухоме осердя. Воно діє на механізм увімкнення приводу, а контактна частина з'єднує силові виводи. Після відпускання ключа контакти мають розімкнутися, а привід — повернутися назад. Від узгодженості цих переміщень залежить своєчасне ввімкнення стартера та його відключення після пуску двигуна.

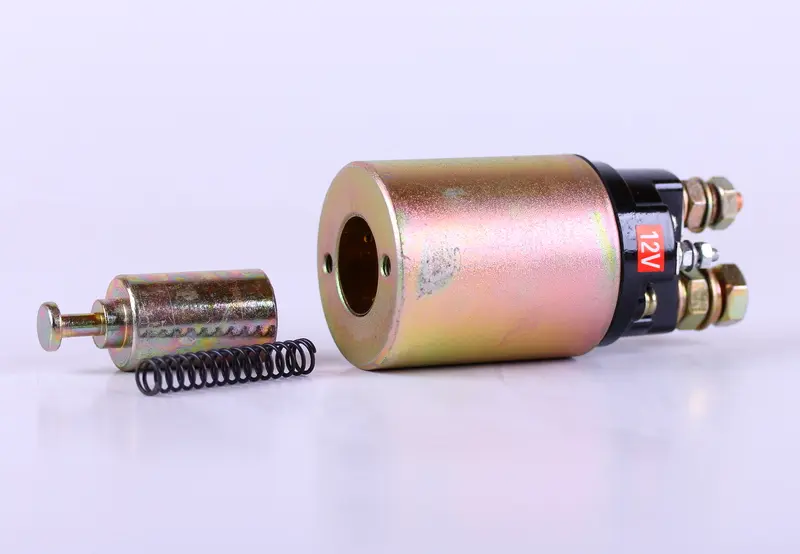

Реле має циліндричний корпус і торцеву контактну частину з різьбовими виводами. Для встановлення важливі розташування кріплень, форма осердя та спосіб його з'єднання з важелем приводу. Також потрібен достатній простір для приєднання силових проводів. Однакова напруга сама собою не означає, що інше реле підійде за посадкою та ходом механізму.

Ознаки несправності

Втягувальне перевіряють, якщо під час запуску чути клацання, але стартер не обертається, увімкнення відбувається через раз або стартер вимикається із затримкою. Типові причини заміни — підгорілі силові контакти, пошкоджена обмотка, заїдання осердя чи несправність механізму повернення. Якщо стартер працює й після запуску двигуна, повторні спроби пуску припиняють до усунення причини.

Такі симптоми потребують перевірки, адже слабкий акумулятор, окислені з'єднання та ненадійний контакт маси також заважають запуску. Варто оглянути проводи біля реле, їхні наконечники й місця підключення, перевірити живлення та стан самого стартера. Заміна втягувального не усуне несправність електродвигуна або втрату контакту в силовому проводі.

Як підібрати до свого стартера

• Зіставте позначення встановленого стартера та напругу знятого реле.
• Перевірте посадкову поверхню, розміщення отворів кріплення й габарити корпусу.
• Порівняйте кількість і положення виводів, розмір їхньої різьби та доступ для проводів.
• Звірте форму з'єднання осердя з приводом, його виступ і робочий хід.
• Перевірте розташування пружини та порядок складання механізму повернення.

Найкорисніший зразок для порівняння — зняте реле разом зі стартером, на якому воно працювало. Корпус повинен сідати без перекосу, а осердя — правильно з'єднуватися з приводом. Невідповідний хід може спричинити неповне зачеплення, незамикання силових контактів або затримку повернення. Підтягування кріплень із зусиллям не виправляє розбіжностей у посадці.

Що врахувати під час заміни

Роботу починають із від'єднання акумулятора. Перш ніж знімати проводи, позначають їхнє розташування; під час розбирання зберігають порядок встановлення осердя та пружини. Посадкове місце очищають, оглядають важіль увімкнення приводу й місця його з'єднання з осердям. Поруч перевіряють ізоляцію проводів та стан наконечників. Пошкоджені з'єднання й несправні деталі механізму повернення усувають під час цієї ж роботи.

Реле закріплюють після правильного приєднання осердя, не стягуючи перекошені деталі кріпленням. Силові проводи підводять без натягу; затягуючи гайки, не допускають прокручування виводів і надмірного зусилля. Після складання перевіряють вільне переміщення та повернення механізму, а потім коротко перевіряють запуск. Стартер має реагувати на команду ввімкнення й припиняти роботу після її зняття.
