Генератор Delta у зборі, 1+1 котушка, з магнітом AMG

Генератор Delta у зборі, 1+1 котушка, з магнітом AMG призначений для заміни генератора двигуна. Він перетворює обертання на електричну енергію для підключених систем. Від його справності залежить живлення обладнання, а за відповідної схеми — також робота запалювання. Варіант у зборі обирають, коли потрібно замінити генератор цілком замість ремонту окремої обмотки.

Як влаштований генератор

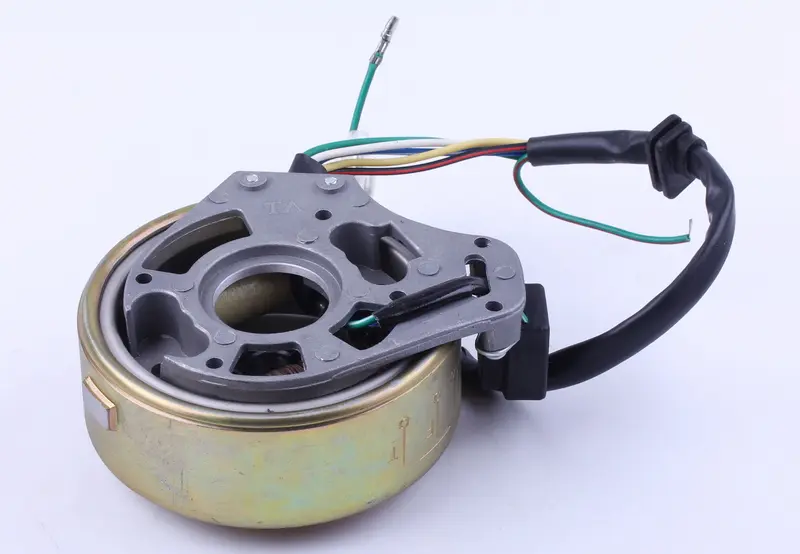

Конструкція має круглу обертову частину, нерухому основу з отворами для кріплення та виводи проводів. Джгут проходить у захисній оболонці, біля виходу встановлений ущільнювальний елемент. Основа утримує нерухому частину генератора, а проводи з'єднують її з проводкою техніки. Коли магніт обертається відносно обмоток, утворюється струм. Позначення 1+1 котушка та виконання з магнітом слід враховувати, порівнюючи деталь зі знятим генератором.

Ознаки несправності

Генератор перевіряють, коли зникає заряджання, виникають перебої живлення або порушується іскроутворення, якщо система запалювання живиться від нього. Проте такі симптоми можуть спричиняти й пошкоджені проводи, ненадійні контакти чи несправні підключені компоненти. Рішення про заміну приймають після перевірки за схемою конкретної техніки. Обгоріла ізоляція, обірвані виводи, тріщини основи та сліди тертя обертової частини потребують окремої уваги.

Як підібрати деталь

Зіставте посадку обертової частини на вал, розташування кріпильних отворів і відстань між ними, форму основи та вільне місце під кришкою двигуна. Перевірте, де виходить джгут, чи відповідають його довжина, кількість виводів і тип контактів знятому генератору. Схожої зовнішньої форми недостатньо: інша посадка завадить надійно закріпити деталь, а невідповідний вихід проводів може призвести до затискання джгута кришкою.

Призначення кожного проводу звіряють зі схемою підключення. Колір ізоляції не є достатньою підставою для з'єднання контактів між собою. Якщо конструкція знятого генератора містить деталі, що беруть участь у формуванні сигналу запалювання, порівняйте також їхнє розташування. Помилка під час підбору може залишити двигун без іскри або систему без заряджання. Спроба притягнути невідповідну основу кріпленням створює ризик перекосу та контакту з обертовими частинами.

На що зважати під час заміни

Генератор знімають на вимкненому й охолодженому двигуні. Акумулятор, якщо він є, від'єднують. Перед розбиранням позначають підключення проводів і запам'ятовують маршрут джгута. Обертову частину демонтують відповідним знімачем, без ударів по валу та опори інструмента на обмотки. Після зняття очищають посадкові поверхні, оглядають кріплення, сусідню проводку й ущільнення кришки. Пошкоджені ущільнення замінюють, ненадійні контакти відновлюють під час складання.

Основу встановлюють рівно, а кріплення затягують у порядку та з моментом, визначеними для двигуна. Проводи прокладають так, щоб вони не торкалися рухомих деталей і гострих крайок. Ущільнювач має стати у своє місце без затискання джгута. До запуску перевіряють, чи немає тертя під час прокручування двигуна. Після складання контролюють роботу систем, які отримують живлення від генератора, та заряджання акумулятора, якщо воно передбачене схемою техніки.
