Гідравлічний циліндр ГПК Jinma 200/204/240/244 AMG

Гідравлічний циліндр ГПК Jinma 200/204/240/244 AMG призначений для гідропідсилювача керма. Тиск рідини переміщує шток, який передає зусилля кермовому механізму та допомагає повертати колеса. Щоб заміна працювала правильно, потрібно зіставити не лише модель техніки, а й кріплення, приєднання та розміри демонтованого циліндра.

Будова та ознаки несправності

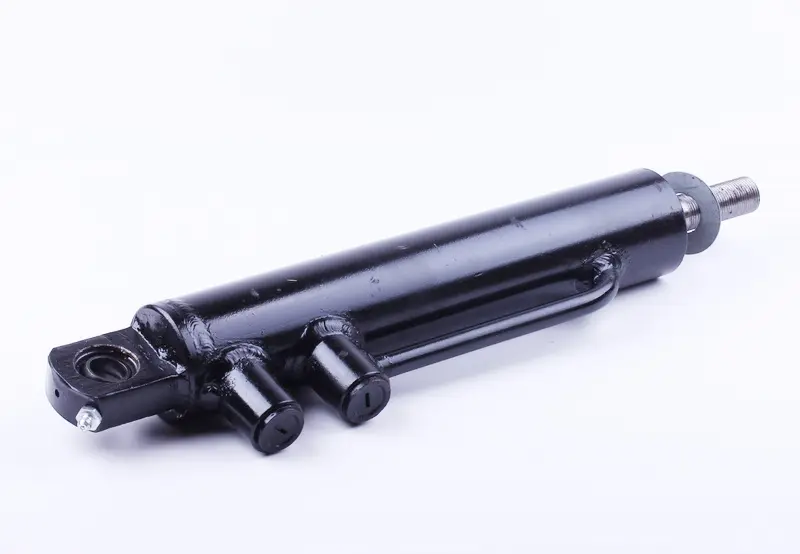

Циліндр має чорний корпус із кріпильним вушком на одному кінці та виступним різьбовим кінцем штока на іншому. На корпусі є два приєднувальні патрубки, уздовж нього прокладена зовнішня трубка. Під час встановлення для трубки й місць підключення залишають вільний простір, щоб рух кермового механізму не спричиняв контакту із сусідніми деталями.

Справні ущільнення утримують рідину та дають циліндру розвивати потрібне зусилля. Забруднення, пошкодження поверхні штока й зношені ущільнення можуть призвести до витікання рідини або втрати підсилення. Масляні сліди біля виходу штока, деформований корпус, пошкоджена трубка чи люфт у вушку потребують перевірки. Якщо кермо обертається ривками або стало важчим, спочатку з'ясовують причину: такі прояви можуть бути пов'язані й з іншими частинами гідропідсилювача.

Як підібрати заміну

На знятому циліндрі звіряють відстань між точками кріплення, довжину в крайніх положеннях та хід штока. Для вушка перевіряють діаметр отвору й ширину посадки, для різьбового кінця — розмір і крок різьби. Однакова довжина корпусу ще не означає однакової роботи: невідповідний хід здатний обмежити поворот коліс або змусити циліндр доходити до кінця ходу раніше, ніж спрацюють передбачені упори кермового механізму.

Порівняйте розміщення патрубків, різьбу та спосіб ущільнення з'єднань. Шланги мають приєднуватися без перекручування й натягу, із запасом для переміщення механізму. Також перевірте, з якого боку проходить зовнішня трубка та чи достатньо для неї місця. Спроба силоміць затягнути невідповідне з'єднання пошкоджує різьбу та ускладнює герметизацію. Кріплення штока повинно відповідати різьбі деталі, з якою його з'єднують.

Встановлення та контроль

Для заміни машину ставлять на рівному майданчику, унеможливлюють її рух, зупиняють двигун і скидають тиск у гідросистемі за інструкцією техніки. Місця підключення очищають, а розташування шлангів позначають до роз'єднання. Відкриті гідролінії захищають від бруду. Під час виймання кріплень циліндр підтримують, щоб не навантажувати його вагою трубки та шланги.

Одночасно оглядають кріпильні пальці, втулки, фіксатори, різьбу сполучених деталей і стан шлангів. Зношені посадки залишатимуть люфт після заміни циліндра, а пошкоджені ущільнення приєднань можуть спричинити витікання рідини. Кріплення встановлюють без перекосу, затягують за вимогами до техніки. Робочу рідину та порядок видалення повітря також визначають за її інструкцією. Після монтажу перевіряють герметичність і плавність руху, відсутність натягу шлангів та контакту корпусу або трубки з іншими деталями в усьому діапазоні повороту коліс.
