Генератор у зборі СF3B24T AMG

Генератор у зборі СF3B24T AMG виробляє електроенергію під час роботи двигуна. У системі заряджання він живить споживачів і відновлює заряд акумулятора. Генератор замінюють, коли діагностика підтвердила його несправність, а ремонт окремих деталей недоцільний. Виконання у зборі дає змогу замінити агрегат цілком, без перенесення зношених внутрішніх частин зі старого генератора.

Будова та приєднання

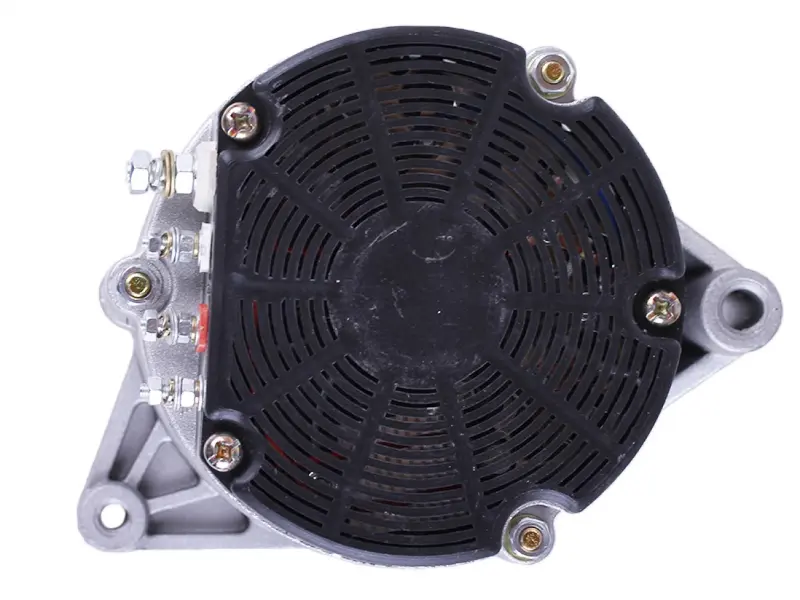

Задню частину закриває чорна кришка з численними вентиляційними прорізами. По краях корпусу розташовані кріпильні вушка, збоку — різьбові контактні виводи з гайками. Після встановлення до прорізів має вільно надходити повітря, а контактні виводи не повинні торкатися металевих деталей поруч. Від розташування кріплень залежить положення генератора відносно приводу, тому лише подібної форми корпусу для підбору недостатньо.

Ознаки несправності

Генератор варто перевірити, якщо акумулятор регулярно розряджається, яскравість освітлення нестабільна зі зміною обертів або загоряється індикатор заряджання, якщо він передбачений на техніці. Гул, скрегіт чи люфт обертових частин також є приводом для діагностики. Причиною можуть бути зношені підшипники, несправні внутрішні електричні компоненти, забруднення або перегрів. Водночас погане заряджання трапляється через ненадійні контакти проводів чи несправність акумулятора. Спочатку потрібно встановити причину, інакше заміна справного генератора не усуне проблему.

Як перевірити відповідність

Зіставте позначення СF3B24T з документацією техніки та даними знятого генератора. Перевірте потрібні напругу й струм, схему підключення, кількість і призначення виводів. Навіть однакове розташування контактів не означає, що їх можна підключати однаково. Помилка в електричних параметрах загрожує недостатнім заряджанням, перегріванням проводки або пошкодженням підключеного обладнання.

Порівняйте кількість і розміщення кріплень, відстані між ними, діаметри отворів, ширину вушок та габарити корпусу. Зверніть увагу на бік підведення проводів і місце навколо задньої кришки. З боку приводу мають збігатися спосіб приєднання та положення сполучених деталей. Якщо генератор приводиться ременем, додатково звірте шків, профіль ременя та співвісність. Не варто стягувати кріплення з перекосом, намагаючись усунути невідповідність: це навантажує корпус і підшипники.

Встановлення та контроль

Перед роботою зупиняють двигун і від'єднують акумулятор у порядку, визначеному інструкцією техніки. Проводи позначають до зняття, а розташування втулок, шайб і кріпильних деталей зберігають для правильного складання. Під час заміни оглядають наконечники проводів, ізоляцію, місця кріплення та деталі приводу. Пошкоджені наконечники й зношені кріпильні деталі замінюють, контактні поверхні очищують. Генератор має стати на штатне місце без примусового зміщення кріплень.

Закріпивши агрегат, приєднують проводи за схемою та перевіряють, чи не проходять вони біля гарячих поверхонь і рухомих деталей. За ременного приводу натяг налаштовують відповідно до інструкції техніки: надмірний прискорює зношування підшипників, недостатній спричиняє проковзування. Після запуску перевіряють заряджання за передбаченою методикою, прислухаються до роботи генератора та контролюють нагрівання з'єднань. Від'єднувати акумулятор для перевірки на запущеному двигуні не можна.
