Генератор JFBKM130/138 Xingtai 24B AMG

Генератор JFBKM130/138 Xingtai 24B AMG виробляє електроенергію під час роботи двигуна, підтримує заряд акумулятора та живить бортові споживачі. Коли його продуктивності бракує або заряджання припиняється, акумулятор поступово розряджається. Через це можуть виникати перебої в роботі освітлення й труднощі з наступним запуском. Генератор замінюють після перевірки, яка підтвердила несправність саме цього агрегата.

Будова та вибір

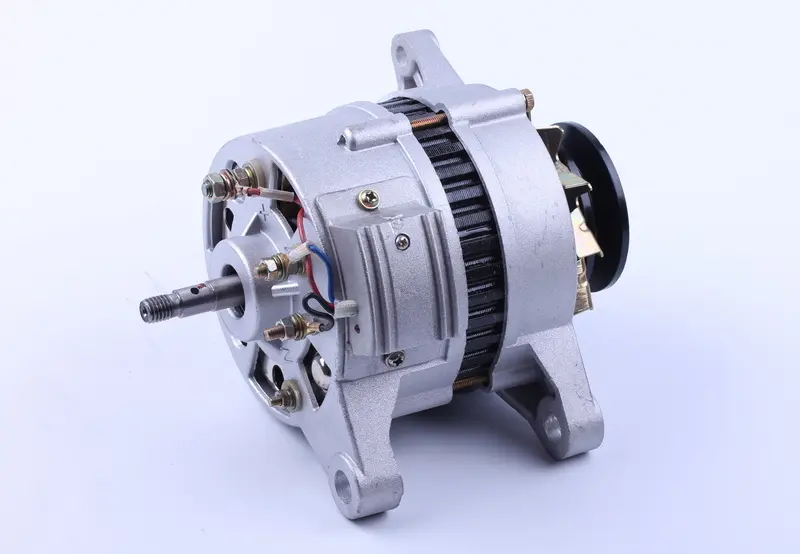

Циліндричний корпус має відкриті ділянки для проходження повітря, вушка кріплення та різьбові виводи для проводів. З одного торця виступає вал із різьбою та поперечним отвором, з іншого розташований шків. Зовні встановлена ребриста кришка. Під час підбору враховують розміщення всіх цих частин: генератор має стати на штатні кронштейни, не заважати сусіднім деталям і давати змогу підключити проводи без натягу.

Зіставте позначення JFBKM130/138 зі знятим генератором, а також перевірте кількість і розташування кріпильних вушок. Порівняйте відстані між ними, діаметри отворів та загальні габарити корпусу. Для приводу мають значення довжина виступної частини вала, різьба, форма шківа, профіль і кількість канавок. Навіть за схожого корпусу зміщений шків змушує ремінь працювати з перекосом, через що він швидше зношується. Стягувати невідповідні кріплення болтами не можна: це навантажує вушка та кронштейни.

Електричне підключення перевіряють за маркуванням виводів і схемою техніки. Потрібно узгодити номінальну напругу та спосіб роботи з регулятором, порівняти розташування контактів зі знятою деталлю. Однакова кількість виводів ще не означає, що вони виконують однакові функції. Наконечники повинні надійно триматися, а ізоляція та захисні ковпачки — закривати струмопровідні з’єднання. Помилка підключення може спричинити відсутність заряджання, перегрів проводів або пошкодження обладнання.

Ознаки несправності

Перевірити генератор варто, якщо акумулятор регулярно розряджається, індикатор заряджання сигналізує про проблему, освітлення працює нестабільно або з боку генератора чути гул чи скрегіт. Люфт вала, сліди перегріву біля виводів і тріщини кріплень також потребують уваги. Водночас слабкий заряд може бути наслідком прослизання ременя, окислення контактів чи поганого з’єднання з масою. Тому спочатку оглядають привід і проводку, а висновок про заміну роблять після перевірки роботи генератора під навантаженням.

Що врахувати під час заміни

Перед демонтажем зупиняють двигун і від’єднують акумулятор у порядку, визначеному інструкцією техніки. Розташування проводів та позначення контактів фіксують до розбирання. Після звільнення приводу й від’єднання проводів генератор знімають, підтримуючи корпус під час виймання болтів. Поруч оглядають кронштейни, кріплення, ремінь, наконечники та ізоляцію. Пошкоджені наконечники й зношений ремінь доцільно замінити разом із генератором.

Новий генератор має сісти на кріплення без примусового підтискання вушок. Далі перевіряють співвісність шківів і виставляють натяг ременя відповідно до вимог техніки. Надмірний натяг перевантажує підшипники, а недостатній спричиняє прослизання та погіршує заряджання. Після підключення перевіряють рівність ходу ременя, відсутність сторонніх звуків і роботу генератора з увімкненими споживачами. Це дає змогу виявити помилки встановлення до тривалого навантаження.
