Гайка шатуна TY290 AMG

Гайка шатуна TY290 AMG призначена для різьбового кріплення шатуна. У рознімному з’єднанні затягнутий кріпильний комплект утримує кришку шатуна в належному положенні під час руху механізму. Послаблення цього з’єднання може пошкодити суміжні деталі, тому під час заміни потрібно точно підібрати різьбу й дотриматися правил затягування.

Будова та робота деталі

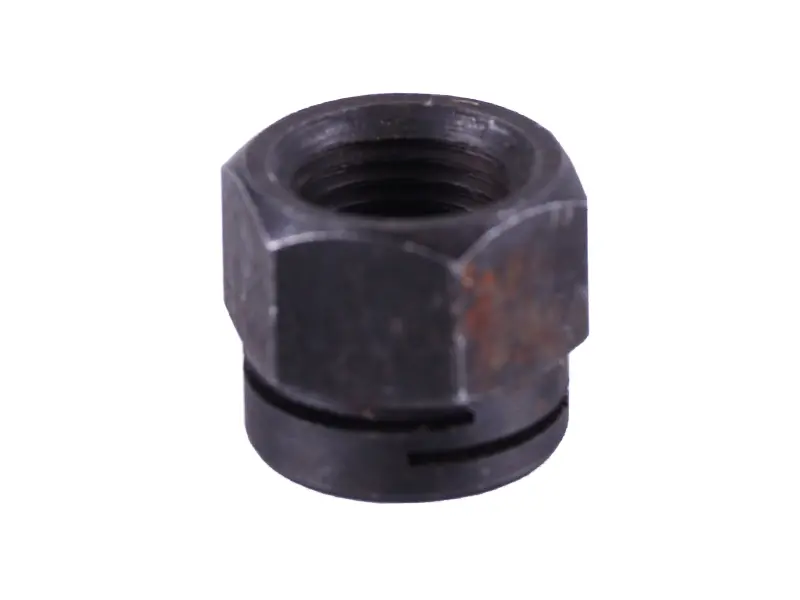

Гайка має внутрішню різьбу, шестигранну частину під інструмент і циліндричну ділянку з прорізами. Для підбору враховують не лише розмір ключа, а й загальну висоту, форму торця та розташування прорізів. Ці ознаки звіряють зі знятою гайкою та місцем кріплення. Ключ або головка мають охоплювати грані на повну доступну висоту, без перекосу й упору в сусідні поверхні.

Шатун передає зусилля між поршнем і колінчастим валом, тому його кріплення працює під повторюваним навантаженням. Причинами заміни гайки є зірвані чи зім’яті витки, тріщини, деформація корпусу та пошкоджені грані. Окремо оглядають опорний торець: забоїни або сліди нерівномірного притискання заважають правильному приляганню. Якщо з’єднання вже послаблювалося, варто перевірити весь кріпильний комплект і знайти причину.

Як перевірити відповідність

Орієнтир застосування — позначення TY290. Порівняйте зі старою деталлю діаметр, крок і напрямок різьби, висоту гайки, розмір під ключ та геометрію циліндричної частини. Також звірте опорну поверхню й положення прорізів. Крок визначають різьбоміром або за документацією кріплення. Можливість накрутити гайку на один виток не означає, що вона підходить: подальше затягування з неправильним кроком пошкоджує різьбу.

Перевірте шатунний болт або шпильку, на які встановлюється гайка. Задирки, зірвані витки, деформація та пошкодження посадки потребують окремого усунення; нова гайка їх не компенсує. Під час розбирання також оглядають поверхні стику кришки й шатуна та передбачені конструкцією деталі фіксації. Вимоги щодо одночасної заміни кріплення або заборони повторного використання болтів беруть із документації двигуна.

На що зважати під час монтажу

Різьбу й поверхні прилягання очищають від бруду та залишків попередніх фіксувальних засобів. Кришку не переставляють на інший шатун і зберігають її належну орієнтацію. Гайку спочатку наживляють рукою, стежачи, щоб вона не пішла навскіс. Якщо початкові витки одразу заклинюють, монтаж припиняють і перевіряють відповідність деталей. Не варто долати цей опір довшим ключем або змінювати форму прорізів.

Остаточно кріплення затягують відповідним інструментом, дотримуючись моменту та послідовності з ремонтної документації. Стан різьби під час затягування — суха чи змащена — також має відповідати цим вимогам. Самовільне нанесення мастила або фіксатора змінює умови затягування. Замале зусилля може спричинити послаблення кришки, завелике — пошкодження витків і кріплення. Після складання перевіряють прилягання кришки та відсутність перешкод руху механізму в порядку, визначеному для двигуна.
