Втягувальне реле стартера DL190-12 AMG

Втягувальне реле стартера DL190-12 AMG вмикає стартер під час запуску двигуна. Через важіль воно переміщує привід і замикає силові контакти, які подають живлення на електродвигун стартера. Справне реле узгоджує ці дії: шестерня входить у зачеплення, стартер прокручує двигун, а після завершення команди запуску привід повертається у початкове положення.

Будова та призначення

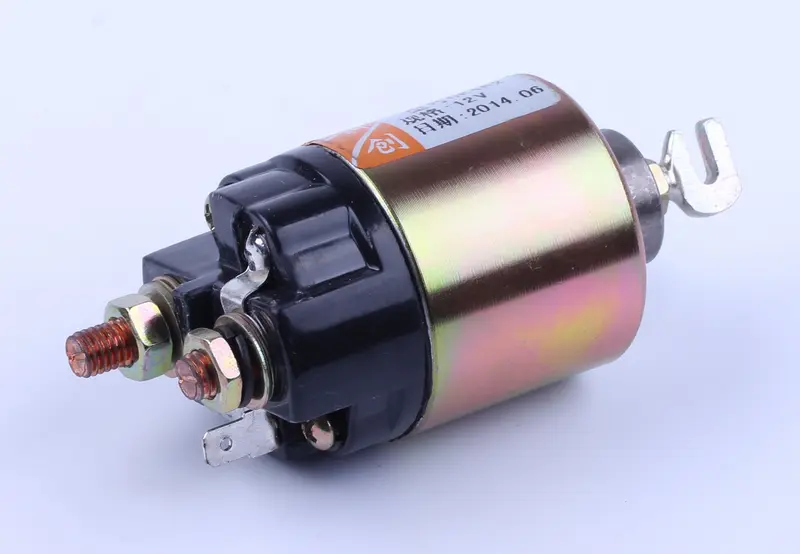

Реле має циліндричний корпус і контактну кришку з двома великими різьбовими виводами та гайками. Також передбачені плоскі контактні виводи. З іншого боку виступає шток із вилкоподібним наконечником, який з’єднується з механізмом стартера. Для правильної заміни мають збігатися не лише форма корпусу, а й кріплення, розташування контактів та з’єднання з важелем.

На корпусі є позначення «2014.06». Підбираючи реле, орієнтуйтеся на DL190-12 та порівняння зі знятою деталлю. Напругу живлення звіряють із маркуванням попереднього реле й документацією стартера. Самі цифри в назві моделі не дають підстав пропускати цю перевірку.

Ознаки несправності

Втягувальне перевіряють, коли під час запуску чути клацання, але стартер не обертається, коли він спрацьовує лише після кількох спроб або привід не рухається у відповідь на команду запуску. Підгорілі силові контакти можуть нестабільно пропускати струм, а заїдання штока перешкоджає вмиканню та поверненню механізму. Якщо стартер не вимикається після відпускання кнопки чи ключа, запуск припиняють до усунення причини.

Схожі прояви бувають і через розряджений акумулятор, слабко затягнуті клеми, поганий контакт маси або несправність стартера. Тому заміну реле варто пов’язувати з результатом перевірки, а не лише зі звуком клацання. Біля виводів шукають сліди перегрівання, оглядають контактну кришку на пошкодження, перевіряють кріплення та місце з’єднання штока з важелем.

Як підібрати заміну

• Зіставте позначення стартера й реле, робочу напругу та схему приєднання керувальних виводів.
• Порівняйте посадкову частину й розташування кріплень: корпус має встановлюватися у штатне положення без перекосу.
• Перевірте форму наконечника, довжину частини штока, що виступає, та спосіб його з’єднання з важелем.
• Звірте кількість, розміри й розташування виводів. Кабельні наконечники повинні приєднуватися без натягування проводів.

Особливості встановлення

Перед демонтажем від’єднують акумулятор і фіксують, куди підключений кожен провід. Далі знімають кабелі та керувальні роз’єми, відкручують кріплення реле й обережно від’єднують шток від важеля. Поки місце з’єднання відкрите, оглядають важіль, механізм повернення та кабельні наконечники. Пошкоджені наконечники й ненадійні кріпильні деталі замінюють, контактні поверхні очищають.

Під час складання правильно з’єднують шток із приводом, закріплюють корпус і підключають проводи за схемою стартера. Гайки затягують із передбаченим для вузла зусиллям, щоб не провернути виводи та не пошкодити кришку. Невідповідна геометрія штока може завадити повному зачепленню або поверненню шестерні, а помилкове підключення — спричинити відмову запуску. Після встановлення перевіряють, чи стартер вмикається за командою та вимикається після її зняття.
