Втягувальне реле стартера 2,5 кВт DK1511D KM385BT AMG

Втягувальне реле стартера 2,5 кВт DK1511D KM385BT AMG вмикає стартер під час запуску двигуна. Воно пересуває привід до зубчастого вінця та замикає силові контакти, через які живиться електродвигун стартера. Коли команда запуску припиняється, механізм має повернутися у вихідне положення. Позначення 2,5 кВт стосується стартера, до якого добирають реле, а не потужності споживання самого втягувального.

Будова та призначення

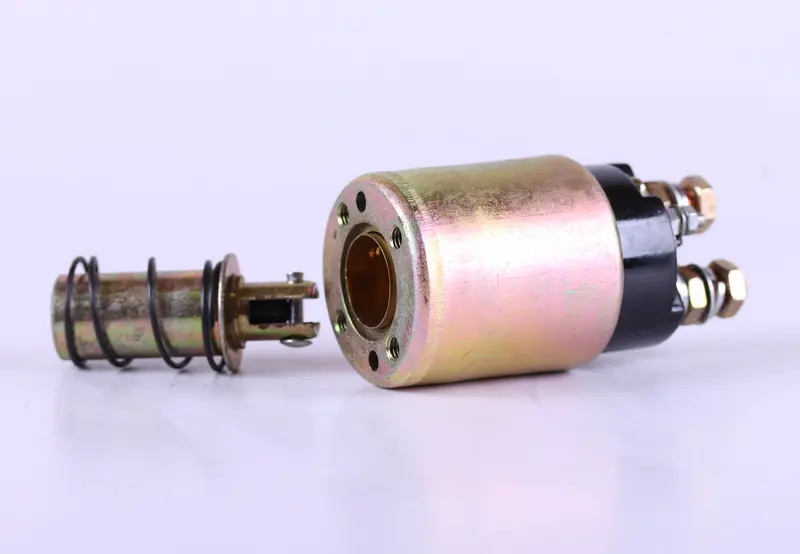

Реле має циліндричний корпус і торцеву кришку з різьбовими контактними виводами. Усередині переміщується якір, який через зачіп на кінці з’єднується з приводом стартера. Поворотна пружина бере участь у поверненні механізму після вимкнення живлення. Для встановлення потрібен збіг кріплень, посадки, форми зачеплення та розташування виводів. Однакові загальні обриси корпусу ще не означають, що реле правильно працюватиме з конкретним стартером.

Ознаки несправності

Втягувальне перевіряють, коли чути клацання, але стартер не обертається, запуск спрацьовує через раз або привід не рухається у відповідь на команду. Підгорілі силові контакти можуть перешкоджати проходженню струму, а заїдання якоря — заважати повному переміщенню приводу. Якщо стартер не вимикається після відпускання ключа, користування технікою припиняють до з’ясування причини: затримка повернення може пошкодити стартер і його привід.

Саме клацання не доводить, що потрібно міняти реле. Так само можуть проявлятися розряджений акумулятор, поганий контакт у з’єднаннях проводів або несправність стартера. Спочатку перевіряють клеми та силові з’єднання. Після демонтажу оглядають якір і місце його посадки: забруднення, сліди заїдання та механічні пошкодження допомагають встановити причину нестабільного спрацювання.

Як підібрати заміну

Зіставте позначення й потужність установленого стартера, робочу напругу знятого реле, розміщення кріпильних отворів і посадкову частину корпусу. Перевірте довжину та форму якоря, спосіб його з’єднання з важелем приводу, положення контактних виводів і можливість приєднати штатні наконечники проводів. Лише потужності стартера для підбору недостатньо. Невідповідний хід якоря або інша геометрія кріплення можуть спричинити неповне зачеплення приводу, відсутність увімкнення чи утруднене повернення.

Заміна та контроль роботи

Перед демонтажем від’єднують акумулятор і фіксують, до яких виводів підключені проводи. Далі від’єднують наконечники та знімають кріплення реле, стежачи за положенням пружини й з’єднанням якоря з важелем. Під час цієї роботи доречно оглянути важіль приводу, його опори, кріплення та наконечники проводів. Пошкоджені суміжні деталі замінюють, а ненадійні з’єднання відновлюють до складання.

Реле встановлюють рівно, без перекосу, правильно поєднуючи якір із приводом. Гайки контактів затягують без надмірного зусилля та провертання виводів, щоб не пошкодити кришку. Проводи не повинні бути натягнуті або торкатися рухомих частин. Після складання перевіряють, чи стартер вмикається і відразу припиняє роботу після зняття команди запуску. Повторне клацання, повільне повернення механізму чи нагрівання з’єднань — привід перевірити монтаж і відповідність реле.
