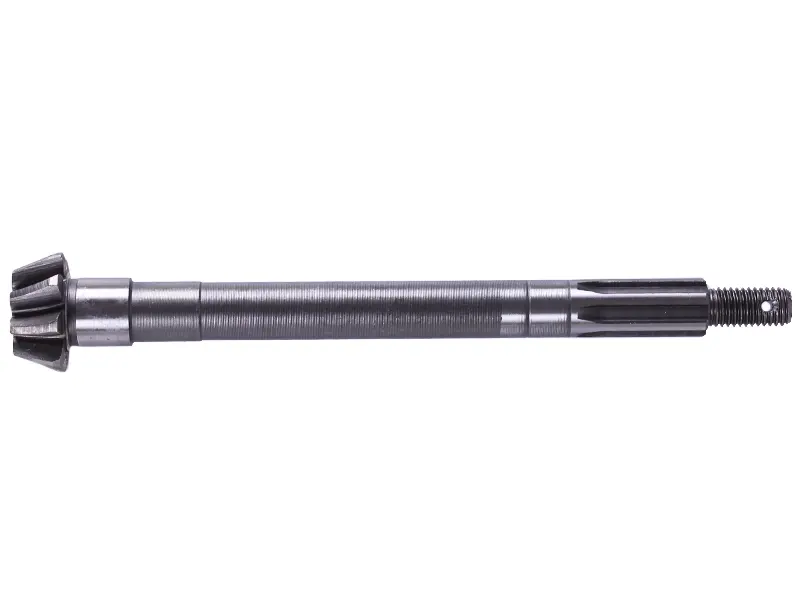

Вал шестерні півосі КПП Mini L-225 Z-8 (планетарка частина 1) AMG

Вал шестерні півосі КПП Mini L-225 Z-8 (планетарка частина 1) AMG потрібен для ремонту механізму, який передає обертання до півосі. Зубчастий кінець працює в зачепленні з парною шестернею, а шліцьова ділянка передає крутний момент через сполучену деталь. Справні зубці, шліци та посадкові поверхні допомагають зберегти правильне положення деталей і роботу передачі без зайвого люфту.

Будова вала

З одного боку розташована конічна шестерня, з другого — поздовжні шліци та різьбовий хвостовик із поперечним отвором. Уздовж вала є циліндричні ділянки різного діаметра й перехідні буртики. Вони визначають взаємне розташування деталей під час складання. Позначення Z-8 означає 8 зубців шестерні; L-225 слід зберігати як позначення для підбору.

Причинами заміни бувають викришування зубців, помітне спрацювання шліців, пошкоджена різьба та зношені посадкові місця. Стук під навантаженням, збільшений люфт або нерівномірне передавання зусилля — привід перевірити передачу. За одним лише шумом визначити несправність вала не можна: схожі ознаки виникають через зношення парної шестерні чи опор.

Як перевірити відповідність

Для точного підбору порівняйте вал зі знятою деталлю та зробіть вимірювання. Крім кількості зубців, значення мають форма зубчастого вінця, розташування уступів і відстань від шестерні до опорних поверхонь. Навіть невідповідність одного з цих параметрів може змістити зачеплення або завадити правильному складанню.

• Зіставте загальну довжину, діаметри посадкових місць і відстані між буртиками.
• Перевірте кількість і профіль зубців, розміри шестерні та її положення на валу.
• Порівняйте кількість, форму й довжину шліців із відповідною деталлю з'єднання.
• Звірте діаметр і крок різьби, довжину хвостовика та розташування поперечного отвору.

На старому валу огляньте ділянки під опори. Кільцеві канавки від спрацювання, задирки та сліди провертання можуть вказувати на потребу замінити й суміжні деталі. Шліци мають відповідати парній деталі за профілем, а кріплення — накручуватися на відповідну різьбу без перекосу. Спроба підганяти несумісне з'єднання силою пошкоджує його ще до початку роботи.

Що врахувати під час заміни

Розбираючи механізм, зафіксуйте послідовність шайб, втулок і деталей стопоріння, якщо вони є в конструкції. Перед складанням очистьте посадкові поверхні та перевірте підшипники, ущільнення й парну шестерню. Новий вал не усуне люфт у зношеній опорі, а пошкоджені зубці парної шестерні прискорять спрацювання нового зачеплення.

Монтуйте вал у послідовності, передбаченій для конкретної КПП, із відповідними оправками. Не передавайте монтажні удари через зубці або різьбовий хвостовик. Якщо деталі стають із перекосом чи впираються раніше потрібного положення, перевірте посадки та порядок складання, перш ніж затягувати кріплення.

Після встановлення відновіть передбачене стопоріння та перевірте осьове положення вала. До подавання навантаження переконайтеся, що механізм обертається без заклинювання, а зазори й зачеплення відповідають вимогам КПП. Неправильно підібраний або встановлений вал може спричинити шум, прискорене спрацювання зубців і пошкодження опор.
