Вал шестерні приводу НШ Xingtai 120/220 AMG

Вал шестерні приводу НШ Xingtai 120/220 AMG передає обертання в механізмі приводу насоса НШ. Справні з'єднання вала забезпечують передавання крутного моменту без надмірного люфту. Коли контактні поверхні зношуються або руйнуються, привід може працювати з ударами чи втрачати зачеплення. Вал замінюють у разі пошкодження з'єднувальних ділянок, тріщин або деформації.

Будова та навантаження

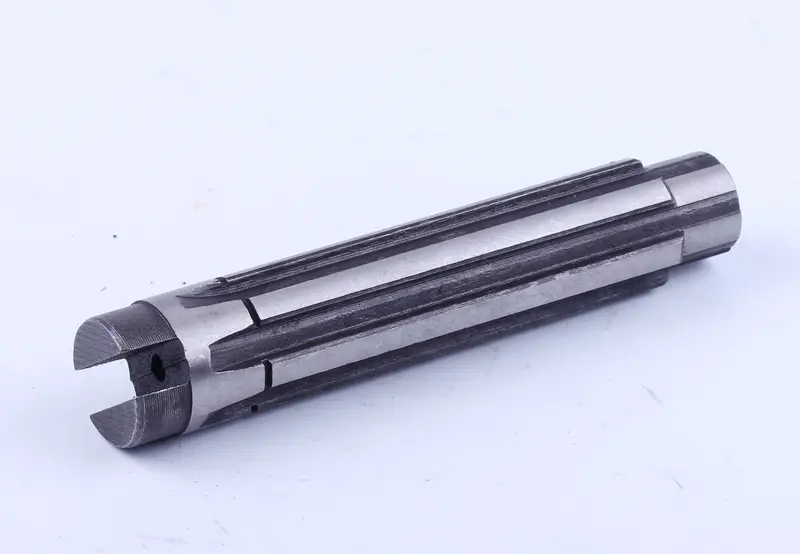

Вал має видовжену циліндричну форму, зовнішні поздовжні шліци та відкритий паз на одному торці. Шліци передають обертання через відповідний профіль сполученої деталі. Тому для правильної посадки потрібен збіг геометрії з'єднання: лише подібної форми чи однакової загальної довжини недостатньо.

Під час роботи навантажуються бічні поверхні шліців та інші ділянки контакту. Заокруглені крайки, задирки, викришування й тріщини свідчать про пошкодження, які варто оцінити після очищення деталі. Однобічне спрацювання потребує перевірки співвісності та стану опор. Якщо залишити перекіс або надмірний люфт, заміна самого вала не усуне причину швидкого зношування.

Ознаки несправності

Стук у приводі, збільшений вільний хід у з'єднанні та нестабільне передавання обертання — приводи оглянути вал і деталі, з якими він працює. Погіршення роботи гідравліки не завжди пов'язане саме з валом, тож рішення про заміну приймають за станом його поверхонь. Окремо перевіряють торцевий паз: деформація його крайок може заважати правильному з'єднанню.

Як підібрати заміну

Порівнюйте нову деталь зі знятим валом після очищення. Звірте загальну довжину, діаметри посадкових ділянок, кількість і профіль шліців та довжину ділянки зі шліцами. Перевірте ширину й глибину торцевого паза, форму кінців і розташування переходів між поверхнями. Ці параметри впливають на глибину входження та положення вала після складання.

Огляньте відповідний профіль шестерні й з'єднання з приводом насоса. Розбиті або сильно зношені поверхні залишать люфт навіть із новим валом, тому такі деталі також потребують заміни. Невідповідна довжина може спричинити осьове підтискання або завадити складанню. Різниця в профілі шліців призводить до заклинювання чи пошкодження крайок, якщо намагатися посадити вал силою.

На що зважати під час встановлення

Техніку зупиняють, унеможливлюють випадковий запуск і скидають тиск у гідросистемі. Перш ніж виймати вал, позначають положення сполучених деталей. Фіксатори та дистанційні деталі, якщо вони передбачені конструкцією, зберігають у порядку зняття. Це допомагає відновити правильне взаємне розташування частин приводу.

Місця посадки очищають від забруднень і частинок зносу. Поряд із валом перевіряють опори, фіксатори та ущільнення, до яких відкрився доступ під час розбирання. Пошкоджені деталі замінюють за результатами огляду, щоб вони не спричинили повторної несправності.

Під час складання суміщають шліци та інші з'єднувальні поверхні, застосовуючи мастило, передбачене для цього механізму. Кріплення не використовують для примусового втягування вала в посадку. Після встановлення перевіряють надійність фіксації та обертання без заїдань. Пробний запуск дає змогу проконтролювати сторонні звуки у приводі й роботу насоса після ремонту.
