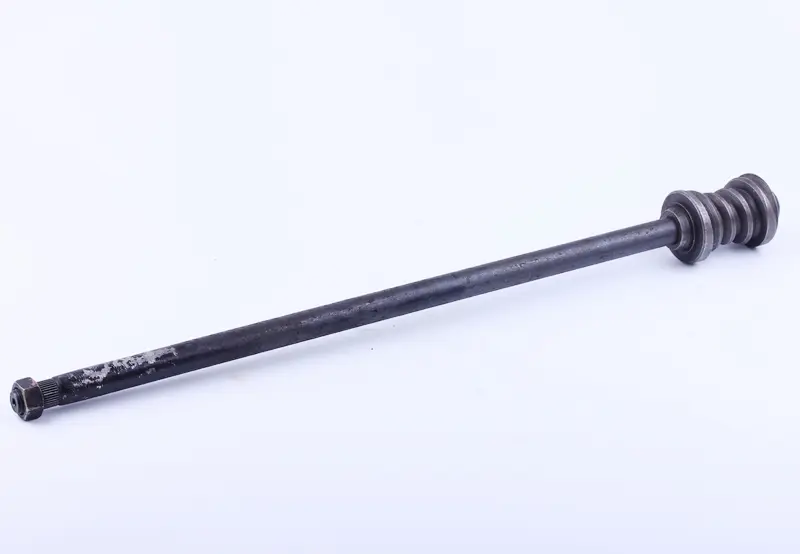

Вал кермовий у зборі з черв’яком 560 мм нового зразка, тип 1, Xingtai 120/220 AMG

Кермовий вал у зборі з черв’яком для Xingtai 120/220 передає обертання керма до кермового механізму. Довжина — 560 мм, виконання — нового зразка, тип 1. Черв’як працює в зачепленні всередині механізму, який перетворює обертання керма на рух кермового привода. Зношення вала, його посадок або черв’яка позначається на вільному ході керма та рівномірності зусилля під час повороту.

Будова та ознаки несправності

Вал має довгий прямий стрижень, черв’як з одного боку та ділянку кріплення з іншого. Для правильної роботи потрібен збіг геометрії черв’яка, опорних поверхонь і приєднання керма. Однакова довжина ще не означає, що два вали можна встановлювати в той самий механізм: відмінності в розташуванні посадок змінюють положення деталей у зачепленні.

Перевірити вал варто, коли кермо має надмірний вільний хід, повертається ривками, заїдає або відчутно переміщується вздовж осі. Підставами для заміни є вигин стрижня, пошкодження кріплення, зношені посадки чи робочі поверхні черв’яка. Недостатнє змащення, бруд усередині механізму та неправильне регулювання прискорюють спрацювання. Однак люфт може виникати також в опорах, парній деталі зачеплення й з’єднаннях кермового привода, тому спочатку потрібно знайти його джерело.

Як перевірити відповідність

Зіставте позначення нового зразка та тип 1 зі знятою деталлю. Довжину 560 мм перевіряйте між однаковими крайніми точками, а відстані до опорних поверхонь вимірюйте окремо. Якщо кермовий механізм раніше замінювали, підбирайте вал також за його фактичною будовою: сама назва техніки не враховує змін, зроблених під час попередніх ремонтів.

• Порівняйте профіль і напрямок витків черв’яка та його положення відносно опор.
• Звірте діаметри й довжину посадкових ділянок, розташування упорів і спосіб фіксації в корпусі.
• Перевірте форму ділянки приєднання керма та різьбу кріплення.
• Переконайтеся у відповідності опор і деталі, що входить у зачеплення з черв’яком.

Помилка в цих параметрах може завадити повному складанню або спричинити тугий хід уже після затягування кріплень. Не варто підганяти невідповідний вал ударами чи намагатися прибрати заїдання надмірним послабленням регулювань: спершу перевірте правильність підбору та положення деталей.

Заміна й контроль роботи

Зафіксуйте техніку від руху та позначте положення керма, коли колеса стоять прямо. Під час розбирання збережіть послідовність дистанційних і регулювальних деталей, якщо вони є в конструкції. Звільніть кріплення й опори перед вийманням вала. Не бийте по різьбі або поверхнях черв’яка, щоб не пошкодити ділянки, від яких залежить точність складання.

Разом із валом перевірте стан опор, ущільнень і парної поверхні зачеплення. За наявності зношення їх замінюють, інакше новий вал не усуне причину люфту. Посадкові місця очищують, а змащення, затягування та регулювання виконують за настановою саме до встановленого кермового механізму. Зношення парної деталі не слід компенсувати надмірним затягуванням опор.

Після складання перевірте надійність кріплення керма, осьовий хід і плавність обертання в обидва боки. Неправильне зачеплення призводить до нерівномірного навантаження та швидкого спрацювання поверхонь. Якщо кермо заклинює або зусилля різко змінюється, усуньте причину до початку руху. Завершуйте перевірку спочатку на нерухомій техніці, а потім на малій швидкості.
