Вал вторинний КПП Foton 354/404 L-253mm Z-28/25/22 AMG

Вторинний вал КПП Foton 354/404 передає обертання від зубчастих передач коробки далі в трансмісію. Його замінюють, коли пошкоджені шліци, посадкові поверхні, різьба або зубчаста ділянка заважають надійно встановити й закріпити сполучені деталі. Довжина вала становить 253 мм; позначення деталі — L-253mm Z-28/25/22 AMG.

Будова вала

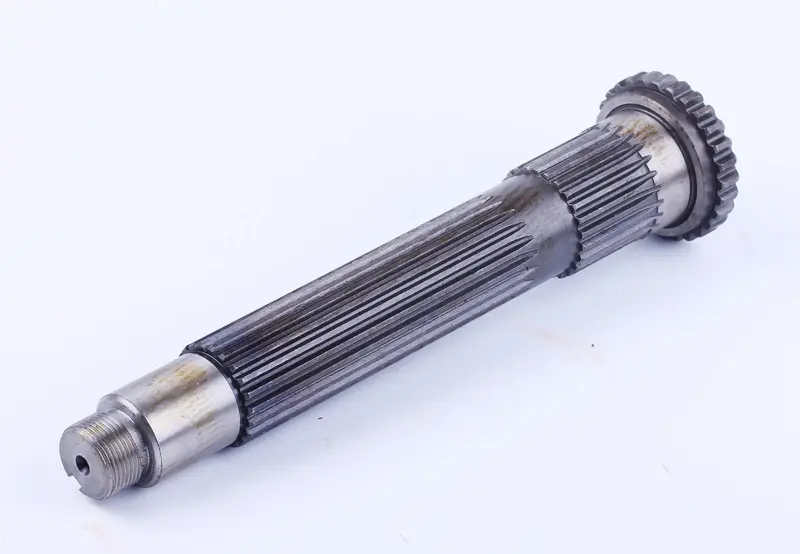

На ступінчастому корпусі є поздовжні шліцеві ділянки та гладкі циліндричні поверхні. Один кінець має зовнішню різьбу, інший — зубчастий вінець. Через шліци передається крутний момент, а уступи визначають розташування сполучених деталей уздовж осі. Для правильного складання потрібен збіг усієї геометрії: загальної довжини, розмірів окремих ділянок і відстаней між упорами. Навіть невелика різниця в розташуванні уступу може змінити положення деталей усередині коробки.

Ознаки зношення

Вал варто перевірити, якщо з'явилися люфт у шліцевих з'єднаннях, стукіт під час зміни навантаження, сторонній шум у КПП або металеві частинки в мастилі. За одним лише звуком несправність вала не визначають: подібні прояви мають також пошкоджені підшипники й зубчасті передачі. Після розбирання оглядають шліци та зубці на сколи й зминання, посадки — на задири та вироблення, різьбу — на пошкодження. Тріщини й сліди прокручування кілець підшипників також потребують уваги.

Типові причини зношення — нестача мастила, забруднення, перевантаження та тривала робота з несправними підшипниками. Якщо шліци вже мають значний зазор або посадкова поверхня втратила форму, заміни лише сполученої деталі недостатньо. Під час ремонту перевіряють і сам вал, і деталі, що на ньому встановлені. Особливо уважно оглядають відповідні шліци, підшипники, сусідні зубчасті деталі та кріплення, яке утримує їх від осьового зміщення.

Як перевірити відповідність

Порівнюйте новий і знятий вали послідовно, від різьбового кінця до зубчастого вінця. Звірте діаметри й довжину посадок, кількість та профіль шліців, параметри різьби, розташування уступів і зубчастих ділянок. Позначення Z-28/25/22 використовуйте для зіставлення з каталогом конкретної коробки, а під час порівняння деталей перевіряйте відповідні ділянки старого вала. Однакова загальна довжина ще не означає повного збігу: інший профіль шліців не дасть правильно посадити деталь, а зміщений упор порушить її осьове положення.

Заміна та перевірка

Для встановлення вала коробку розбирають, зберігаючи порядок розташування знятих деталей. Під час демонтажу відзначають їхню орієнтацію, місця втулок, шайб і фіксаторів, якщо вони передбачені конструкцією КПП. Посадкові поверхні очищають та оглядають до складання. Зношені підшипники й пошкоджені стопорні деталі замінюють, а в ущільненнях, крізь які проходить вал, перевіряють стан робочої крайки.

Деталі встановлюють відповідним інструментом, не завдаючи ударів по різьбі чи зубцях. Коли підшипник запресовують на вал, зусилля прикладають до внутрішнього кільця. Осьові зазори, фіксацію та затягування кріплень перевіряють за настановою до конкретної КПП. Після складання контролюють вільне обертання й перемикання передач, а під час пробної роботи — шум і нагрівання. Помилка підбору або перекіс під час монтажу можуть спричинити заклинювання, швидке зношення підшипників і пошкодження сполучених деталей.
