Вал увімкнення передач КПП Mini AMG

Вал увімкнення передач КПП Mini AMG передає рух від приводу перемикання до сполучених деталей механізму коробки передач. Його справні посадки та контактні поверхні потрібні, щоб рух органа керування точно передавався всередину коробки. Під час заміни звіряють геометрію знятого вала, розташування його ступенів і розміри з’єднань: від цього залежить правильне складання механізму.

Як влаштована деталь

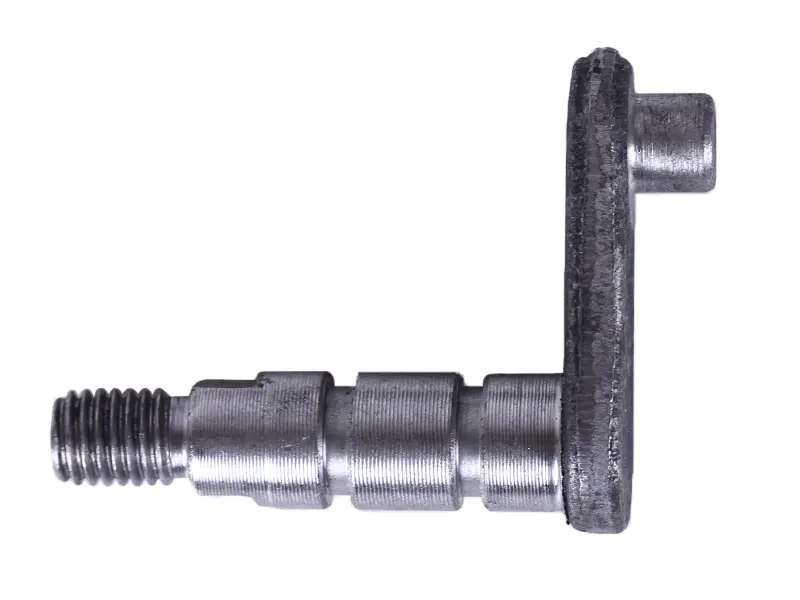

Вал має ступінчасту циліндричну частину, зовнішню різьбу з одного кінця та поперечний важіль із виступним пальцем з іншого. Ділянки різного діаметра забезпечують посадку в сполучених деталях, а важіль із пальцем передає переміщення в механізмі перемикання. Значення мають довжина кожної ділянки, відстань між уступами та положення пальця. Зміна цих параметрів може обмежити хід механізму або завадити встановленню вала.

Ознаки зношення

Збільшений вільний хід керування, заїдання та нечітке вмикання передачі — привід перевірити вал разом із деталями, з якими він з’єднаний. Такі прояви можуть мати кілька причин, тому заміну варто пов’язувати з конкретним пошкодженням. На демонтованому валу оглядають посадочні поверхні, різьбу, палець і з’єднання поперечного важеля зі стержнем. Помітне спрацювання, глибокі задири, вигин, деформований важіль або зірвана різьба можуть вимагати заміни.

Підбір за знятим валом

Очистьте стару деталь і виміряйте загальну довжину, діаметри та довжини окремих ступенів, а також діаметр і крок різьби. Порівняйте форму важеля, його положення відносно стержня, діаметр пальця та відстань, на яку він виступає. Перевіряйте не лише загальні обриси: зовні близькі деталі можуть мати різні посадки й робочий хід. Правильно підібраний вал має відповідати опорам, кріпленню та сполученій частині механізму без перероблення.

Окремо огляньте отвори й контактні поверхні, у яких працюють вал і його палець. Якщо сполучений отвір або паз розбитий, установлення нового вала не прибере люфт повністю. Перевірте стан опор, кріплень і передбачених конструкцією фіксаторів. Пошкоджені деталі з’єднання доцільно замінювати одночасно, щоб новий вал працював у справних посадках і навантаження не зосереджувалося на зношених краях.

Монтаж і контроль ходу

Перед розбиранням зафіксуйте положення важеля та послідовність розташування кріплень, шайб і фіксаторів, якщо вони є в механізмі. Двигун має бути заглушений, а техніка — нерухома. Після зняття старого вала очистьте посадочні місця й перевірте, чи немає пошкоджень, які заважають установленню. Під час складання відновіть початкове положення вала та введіть палець у відповідне з’єднання механізму.

Не використовуйте затягування кріплення, щоб силою втягнути вал у посадку, і не забивайте його, якщо відчувається опір. Спочатку перевірте суміщення деталей. Після складання переконайтеся, що механізм проходить передбачені положення без заїдання, дотримуючись порядку перевірки для цієї коробки. Невідповідна довжина, інший виліт пальця або перекіс можуть спричинити неповне ввімкнення передачі та прискорене зношення контактних поверхонь. Незвичний опір потрібно усунути до роботи під навантаженням.
