Вал вилки Jinma 254 AMG

Вал вилки Jinma 254 AMG призначений для механізму перемикання передач. Він підтримує вилку та спрямовує її рух, допомагаючи зберігати правильне положення деталей увімкнення. Від стану поверхні вала залежить, чи переміщуватиметься механізм без перекосу та заїдання. Тому під час ремонту варто оглядати вал разом із вилкою: заміна лише однієї зношеної деталі не завжди усуває люфт у їхньому з’єднанні.

Будова та причини заміни

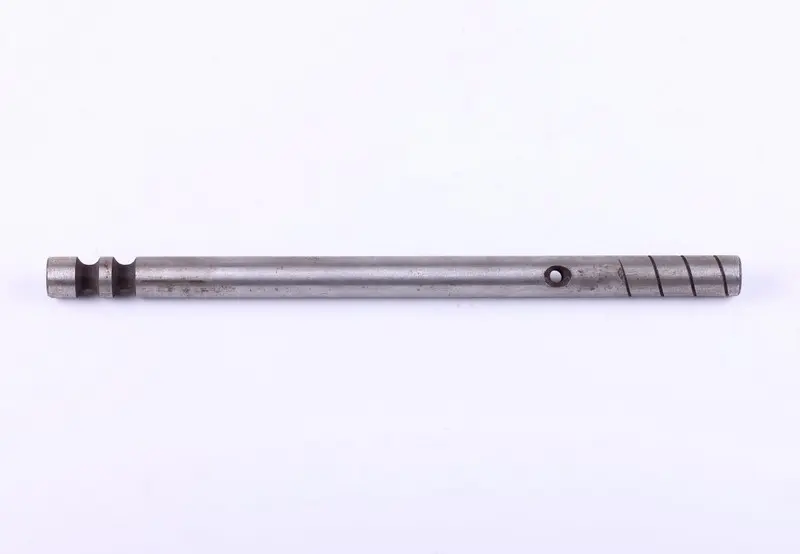

Деталь має видовжену циліндричну форму. Біля одного торця розташовані дві поперечні виїмки, ближче до іншого — отвір, а на кінцевій ділянці виконані похилі канавки. Під час підбору має значення не лише загальний розмір, а й розташування кожного з цих елементів. Якщо отвір або виїмки зміщені відносно потрібного положення, правильно закріпити вал і забезпечити повний хід вилки може не вдатися.

Вал перевіряють, коли передачі перемикаються із зусиллям, вмикаються не повністю або механізм заїдає в окремих положеннях. Додатковим приводом для огляду є надмірний вільний хід важеля. Ці ознаки не визначають несправність самого вала: схожі прояви мають пошкодження інших деталей перемикання. Після розбирання шукають задири, ділянки спрацювання, деформацію та пошкоджені краї отвору чи виїмок.

Як перевірити відповідність

Найзручніше порівнювати вал зі знятою деталлю з того самого механізму. Очистьте її, щоб бруд не приховував контури канавок і не заважав вимірюванню. Діаметр перевіряйте в кількох місцях: на спрацьованій ділянці він може бути меншим, тому одного виміру недостатньо. Окремо зіставте положення елементів фіксації, адже вони впливають на розташування вилки та доступний їй хід.

• Порівняйте повну довжину та діаметри ділянок, які входять у вилку й опори.
• Виміряйте відстані від торців до отвору, виїмок і канавок.
• Зіставте форму кінців, профіль виїмок та напрямок канавок.
• Перевірте спосіб закріплення й відповідність деталей, що встановлюються разом із валом.

Вал має ставати на своє місце без перероблення кріплень і примусового зміщення вилки. Якщо для складання потрібно розсвердлювати отвір або змінювати виїмки, слід повторно перевірити підбір. Таке втручання може порушити фіксацію та положення деталей перемикання, навіть коли зовні вал здається придатним.

На що зважати під час встановлення

Перед розбиранням запам’ятайте або позначте орієнтацію вала, положення вилки та послідовність встановлення кріплень і фіксаторів. Виймайте вал лише після звільнення всіх елементів, що його утримують. Якщо рух утруднений, перевірте, чи немає перекосу, залишеного кріплення або задирів. Не намагайтеся подолати опір сильними ударами: так можна пошкодити вилку та її опори.

Разом із валом огляньте отвір вилки, опорні поверхні та деталі фіксації. Надмірно зношені чи пошкоджені сполучені деталі також потребують заміни, інакше люфт залишиться. Видаліть забруднення та продукти зносу з місць контакту. Мастило, порядок складання й затягування кріплень добирайте за настановою для техніки, яку ремонтуєте.

Після встановлення перевірте плавність ходу та повне досягнення всіх передбачених положень механізму. Вилка не повинна впиратися завчасно, а вал — заклинювати під час переміщення. Надмірне зусилля є приводом ще раз перевірити орієнтацію та місця фіксації. Помилка підбору або перекіс під час складання можуть спричинити неповне ввімкнення передачі й прискорити зношування вилки та суміжних деталей.
