Вал вилки Jinma 244 AMG

Вал вилки Jinma 244 працює в механізмі перемикання передач: утримує вилку в потрібному положенні та забезпечує її спрямований рух. Стан поверхонь вала впливає на плавність перемикання й точність переміщення вилки. Під час ремонту коробки ці деталі перевіряють разом, адже новий вал не прибере зазор у зношеному отворі вилки, а нова вилка може заїдати на пошкодженому валу.

Будова деталі

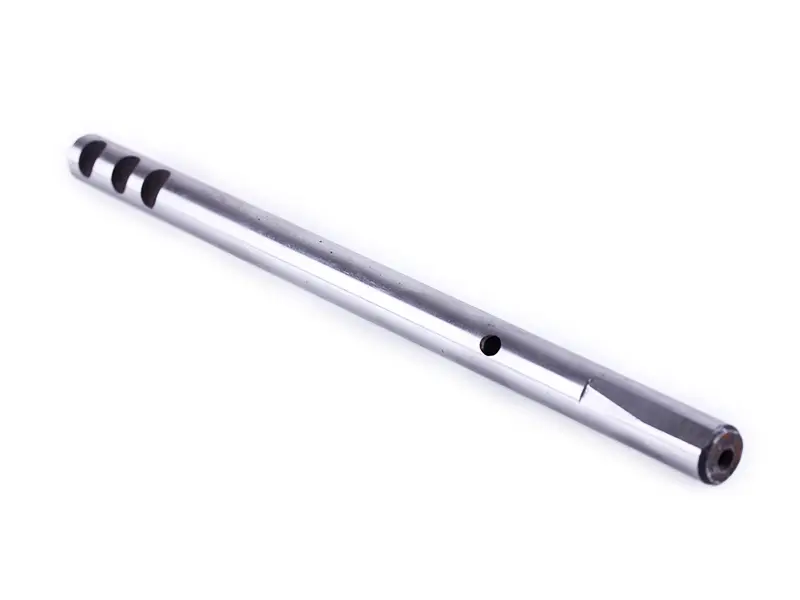

Вал має видовжену циліндричну форму. Біля одного кінця розташовані три поперечні вибірки, далі по довжині є круглий бічний отвір. Поблизу протилежного кінця виконана поздовжня плоска вибірка, у торці також є отвір. Для підбору має значення взаємне розташування цих ділянок: від нього залежить, чи сумістяться вал, вилка та деталі, які задають положення механізму.

Ознаки зношення

Вал варто оглянути, якщо передачі почали перемикатися туго, вилка заїдає або в механізмі з'явився надмірний вільний хід. Самі симптоми ще не визначають причину несправності. Після розбирання перевіряють прямолінійність вала, стан контактних поверхонь, країв вибірок та отворів. Задири й глибокі подряпини заважають плавному руху, деформація спричиняє заклинювання, а виробіток у місцях спряження збільшує люфт.

До пошкоджень можуть призвести забруднене мастило, недостатнє змащування та надмірне зусилля на важелі, коли механізм уже заїдає. Разом із валом оглядають отвір вилки, напрямні поверхні та елементи фіксації, що контактують із ним. Деталі зі значним зношенням також потребують заміни: інакше зазор залишиться або пошкодження швидко з'являться знову.

Як перевірити відповідність

Порівнюйте нову деталь зі знятим валом і враховуйте будову конкретної коробки. Виміряйте загальну довжину та діаметр циліндричної частини, зіставте форму кінців. Перевірте кількість, форму й розташування поперечних вибірок, відстань від торців до бічного отвору та положення плоскої ділянки. Якщо торцевий отвір старого вала має різьбу або в нього встановлюється кріплення, звірте це з'єднання окремо. Навіть за однакової довжини зміщена вибірка може завадити правильній фіксації, а інше положення отвору — встановленню вилки.

Монтаж і перевірка руху

Перш ніж виймати старий вал, позначте його орієнтацію та положення вилки, зафіксуйте порядок встановлення кріплень і фіксаторів. Якщо механізм містить підпружинені деталі, утримуйте їх під час розбирання. Видаліть забруднення зі спряжених поверхонь, перевірте їх на задирки. Змастіть контактні ділянки засобом, передбаченим для цієї коробки, та встановіть вал, сумістивши отвори й вибірки з відповідними деталями. Якщо він не проходить вільно, знайдіть перешкоду, а не забивайте його ударами.

Після закріплення перевірте хід вилки та спрацьовування фіксаторів у порядку, передбаченому для коробки. Рух не має супроводжуватися закушуванням, а вилка повинна доходити до потрібних положень. Помилка в орієнтації чи геометрії вала може спричинити неповне ввімкнення передачі та зайве навантаження на вилку. Якщо після заміни механізм і далі рухається туго, причину слід усунути до остаточного складання та запуску техніки.
