Вал вилки 3-ї та 4-ї передач Jinma 254 AMG

Вал вилки 3-ї та 4-ї передач Jinma 254 AMG встановлюється в механізмі перемикання коробки передач. Він підтримує вилку та спрямовує її рух, щоб деталі вмикання передачі переміщувалися в потрібному положенні. Зношення поверхні або викривлення вала може порушити цю роботу. Під час заміни головне — відповідність посадок, прямолінійність стрижня та правильне розташування його конструктивних елементів.

Будова та ознаки зношення

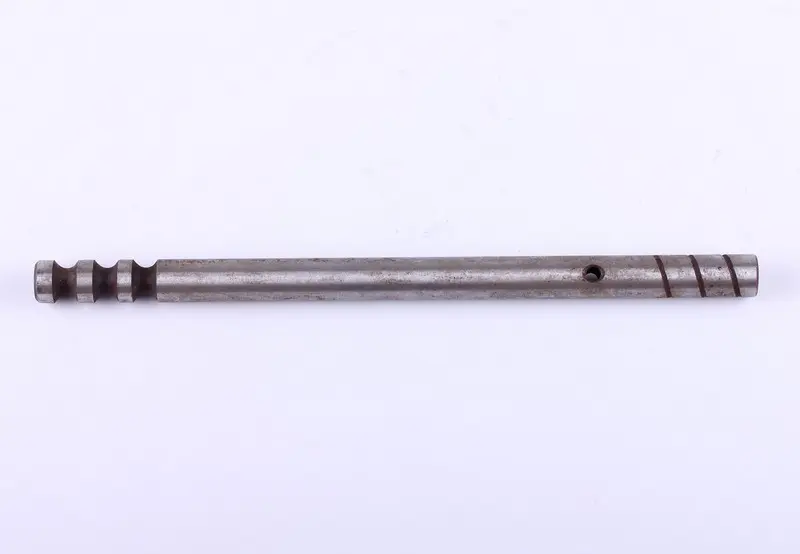

Це довгий циліндричний стрижень із кільцевими проточками на одному кінці. Біля протилежного кінця є отвір і кілька похилих канавок. Під час добору потрібно враховувати не лише форму стрижня, а й розташування цих елементів: відмінність у посадках або відстанях може завадити встановленню вилки в належне положення.

Вал варто перевірити, якщо важіль рухається туго, механізм заїдає, з'явився зайвий вільний хід або передача вмикається не повністю. Такі симптоми не завжди спричинені саме валом: їх також дають зношена вилка, несправний фіксатор чи привід перемикання. Підставою для заміни є вигин, глибокі задири, значне спрацювання поверхні, пошкоджені проточки або місця кріплення. Гладенький слід контакту без зміни форми сам по собі ще не означає, що деталь непридатна.

Як перевірити відповідність

Почніть із загальної довжини, діаметра та форми торців знятого вала. Окремо звірте кількість і ширину проточок, положення отвору, відстань від нього до торця та місця встановлення вилки. Штангенциркуль допоможе порівняти ці параметри точніше, ніж оцінка лише за загальними обрисами. Якщо старий вал сильно спрацьований, вимірювання його зношеної ділянки недостатньо: перевірте також збережені поверхні й відповідні посадки.

Зверніть увагу на спосіб з'єднання вилки з валом і деталі, які утримують її на місці. Отвори та канавки мають збігатися з відповідними частинами механізму. Помилка в доборі може обмежити переміщення вилки, спричинити перекіс або залишити передачу недоввімкненою. Не намагайтеся компенсувати невідповідність розточуванням отвору чи переробленням проточок: такі зміни впливають на положення деталей і роботу перемикання.

Встановлення та перевірка

Перед розбиранням очистьте місце доступу до механізму. Запам'ятайте або позначте положення вилки, послідовність розташування кріплень і фіксаторів. Виймайте вал після звільнення всіх деталей, які його утримують, підтримуючи вилку. Якщо стрижень не рухається, спершу з'ясуйте, що заважає: передавання ударів через вилку може пошкодити її та посадки. Під час складання змастіть поверхні контакту оливою, передбаченою для коробки передач, і правильно зорієнтуйте отвори та канавки.

Разом із валом огляньте отвір вилки, опори та елементи фіксації. Нова деталь не усуне люфт, спричинений спрацюванням сусідніх посадок; пошкоджені кріплення також потрібно замінити. Після складання перевірте повний передбачений хід, утримання вибраного положення та відсутність заїдання. Важіль не повинен потребувати надмірного зусилля. Дотримуйтеся порядку перевірки, наведеного в настанові з ремонту коробки, а причину неповного вмикання усуньте до роботи під навантаженням.
