Вал ведений із шестернею роздавальної коробки Jinma 240/244 (Z-19/Z-15) AMG

Ведений вал із шестернею роздавальної коробки Jinma 240/244 передає обертання в трансмісії. Шестерня отримує зусилля від суміжної передачі, а шліцьова частина вала з’єднується з відповідною деталлю. Зношення зубців, шліців або посадкових поверхонь порушує точність з’єднань: з’являються люфт, удари під час зміни навантаження та сторонній шум. Позначення деталі — Z-19/Z-15, додатковий маркер — AMG.

Будова та ознаки зношення

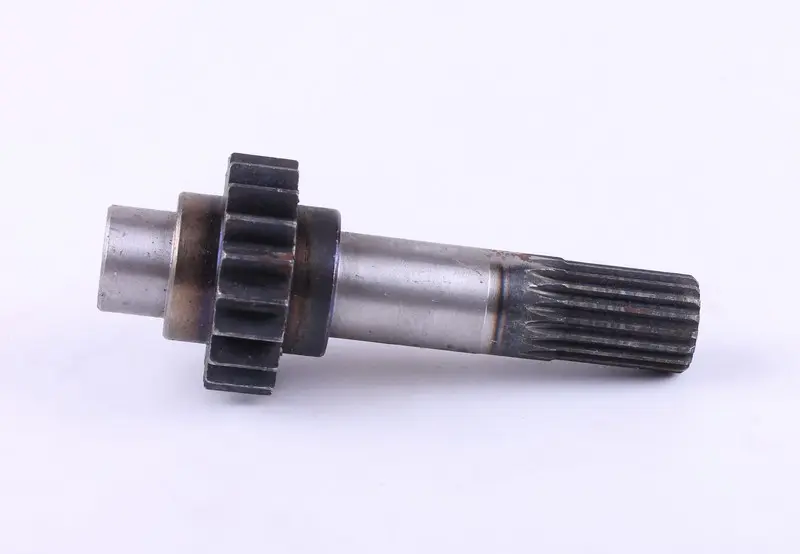

Вал має ступінчасту форму із зубчастим вінцем біля одного кінця та поздовжніми шліцами на іншому. Між ними розташовані гладкі циліндричні ділянки й переходи діаметрів. Для встановлення має значення не лише форма шестерні: положення вінця, уступів і посадок визначає, як вал розміститься відносно опор та суміжних деталей роздавальної коробки.

Деталь потребує заміни за наявності тріщин, сколів чи викришування зубців, значного спрацювання шліців, задирів на посадках або деформації. Самого гулу чи стукоту недостатньо, щоб визначити несправність вала. Джерелом шуму можуть бути підшипники та шестерня, з якою він працює в парі. Після розбирання перевіряють обидві сторони зачеплення: пошкоджена суміжна шестерня здатна швидко зіпсувати нові зубці.

Як підібрати заміну

Порівняйте зі знятим валом загальну довжину, діаметри та довжину посадкових ділянок, розташування уступів і зубчастого вінця. Порахуйте зубці шестерні, звірте її ширину та профіль. На шліцьовій частині перевірте кількість шліців, зовнішній діаметр, форму западин і довжину з’єднання. Збіг лише загальних обрисів не означає, що деталь правильно стане в коробку.

Зверніть увагу на спосіб осьової фіксації та розташування опор. Дистанційні деталі й кріплення, зняті під час розбирання, варто зберігати в послідовності встановлення. Так легше перевірити взаємне положення деталей при складанні. Невідповідна довжина посадки або зміщений уступ можуть затиснути підшипник чи створити надмірне осьове переміщення. Помилка у профілі зубців або шліців погіршує контакт і прискорює зношення з’єднання.

На що зважати під час заміни

Роботу виконують на зупиненій техніці, унеможлививши її випадковий рух. Після відкриття доступу до вала позначають положення суміжних деталей, знімають передбачені конструкцією фіксатори та виймають вал без ударів по зубцях і шліцах. Із посадкових місць прибирають бруд та металеві частинки. Разом із валом оглядають підшипники, відповідні шліци й парну шестерню; зношені підшипники та пошкоджені ущільнення, яких торкалося розбирання, замінюють за станом.

Під час запресовування зусилля передають на потрібну посадку, а не через зубчастий вінець чи тіла кочення підшипника. Відновлюють осьову фіксацію та перевіряють зазори відповідно до вимог конкретної коробки. До запуску переконуються, що вал обертається без заклинювання. Змащення відновлюють за регламентом техніки, а під час пробної роботи перевіряють, чи немає стукоту, витоків і надмірного нагрівання.
