Блок двигуна мотоблока 195N (12Hp), Ø95,00, під довгу кришку, ZUBR original, AMG

Блок двигуна мотоблока 195N (12Hp) із позначенням Ø95,00, під довгу кришку — корпусна деталь, яку замінюють у разі пошкодження основи двигуна. У ньому розташовані посадкові місця внутрішніх деталей і поверхні для кріплення кришок. Справний корпус утримує деталі у потрібному положенні та дає змогу правильно зібрати й ущільнити двигун. У найменуванні збережено позначення ZUBR original.

Будова корпусу

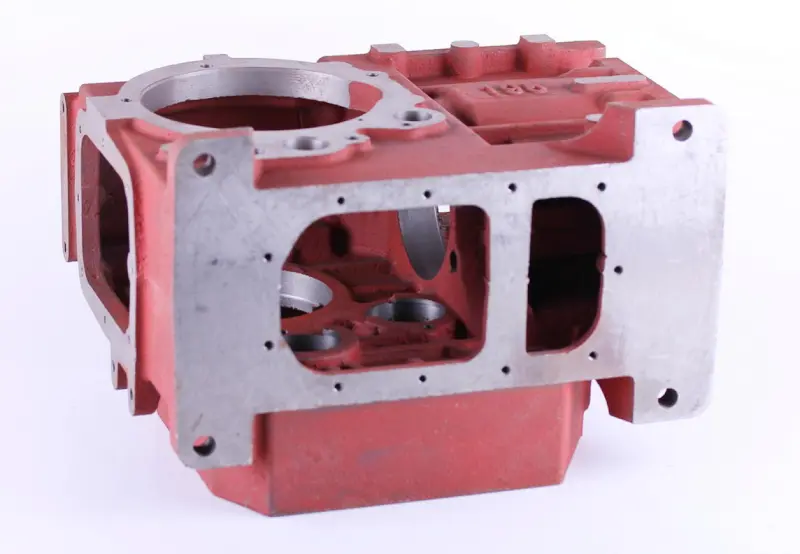

Блок має червоне покриття, відкриті внутрішні порожнини, круглі посадкові отвори та пласкі поверхні прилягання з отворами під кріплення. На стиках важливі цілісність країв і щільний контакт зі сполученими деталями через належні ущільнення. Виконання під довгу кришку потрібно враховувати під час підбору: мають збігатися контур стику, точки кріплення та простір для деталей усередині. Загальна схожість двох корпусів цього не забезпечує.

Причини заміни

Блок перевіряють за наявності тріщин, пошкоджених кріпильних ділянок, зірваної різьби або розбитих посадкових місць. Після перегрівання чи механічного удару можливе порушення геометрії, через яке деталі стають із перекосом або не сідають на свої місця. Регулярне підтікання на стиках також є приводом оглянути корпус. Водночас варто перевірити кришки й прокладки: заміна блока не усуне течу, якщо її причина залишилася в іншій деталі.

Як перевірити відповідність

Зіставте позначення двигуна, виконання кришки та розмірне позначення Ø95,00. Далі порівняйте діаметри й розташування посадкових отворів, відстані між точками кріплення, форму фланців і глибину порожнин. Окремо перевірте місця встановлення деталей, які плануєте перенести зі старого двигуна. Найзручніше звіряти корпус зі знятим блоком і його кришкою, доповнюючи порівняння вимірами посадок.

Кришка повинна прилягати по всьому контуру, а її кріпильні отвори — збігатися без зміщення. Так само перевіряють решту поверхонь з'єднання. Якщо посадки відрізняються, під час складання можуть затискатися рухомі деталі, порушуватися взаємне положення частин механізму та герметичність стиків. Не намагайтеся усунути невідповідність сильнішим затягуванням болтів: це створює додаткове навантаження й може пошкодити корпус.

Що врахувати під час монтажу

Для заміни блока двигун розбирають, а придатні до подальшої роботи деталі переносять у новий корпус. Спочатку очищають порожнини, доступні канали та поверхні стиків, прибирають залишки старих ущільнень і перевіряють різьбу. На посадкових поверхнях не повинно бути забоїн або бруду, що заважають правильному приляганню. Під час перенесення деталей оглядають підшипники, вали, кришки й ущільнення, щоб не повернути в зібраний двигун причину попередньої несправності.

Пошкоджені та непридатні для повторного використання прокладки й ущільнення замінюють відповідними новими. Порядок складання, послідовність затягування і момент для кріплення беруть із документації двигуна. Деталі ставлять рівно, без перекосу; болтами не слід примусово втягувати їх у посадкові місця. Після складання перевіряють вільний рух механізму, заправляють необхідні експлуатаційні рідини та під час першого запуску стежать за стиками й сторонніми звуками. Заїдання або течі потребують перевірки до роботи під навантаженням.
