Болт шатуна TY395 AMG

Болт шатуна TY395 AMG призначений для кріплення кришки шатуна. Він утримує нижню головку шатуна зібраною під час роботи двигуна, коли навантаження постійно змінюється. Правильно підібраний і затягнутий кріпильний виріб допомагає зберегти потрібне притискання кришки. Послаблення з’єднання або руйнування болта може пошкодити шатун і колінчастий вал. Тому для заміни недостатньо знайти звичайний болт, який лише підходить за різьбою.

Будова болта

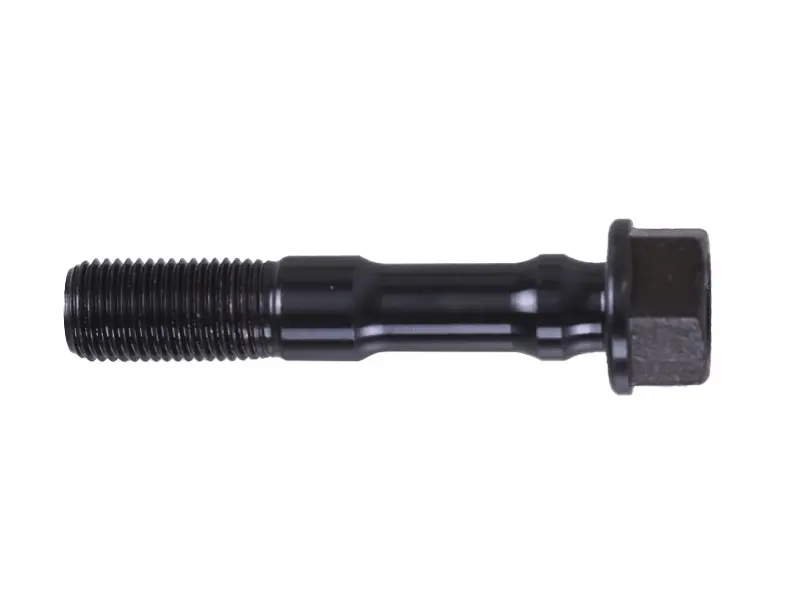

Конструкція має шестигранну головку з опорним буртиком, ступінчастий стрижень зі звуженою середньою частиною та різьбу на протилежному кінці. Для правильної посадки значення має весь профіль деталі: довжина окремих ділянок, переходи між ними й форма опори під головкою. Буртик повинен прилягати до свого місця без перекосу. Якщо стрижень не відповідає отвору в шатуні, збіг діаметра різьби не забезпечить належного складання.

Ознаки несправності

Болт потребує заміни за наявності пошкоджених витків, тріщин, вигину, слідів витягування або деформованої опорної поверхні. Зім’яті грані головки заважають інструменту надійно передавати зусилля під час затягування. Якщо кришка була послаблена, варто перевірити обидва її кріплення, відповідну різьбу та поверхні прилягання. Придатність знятого болта до повторного використання визначають за ремонтною документацією двигуна. Самої відсутності помітних пошкоджень для такого рішення недостатньо.

Як підібрати заміну

Порівняйте болт зі знятою деталлю та вимогами до кріплення шатуна. Звірте діаметр і крок різьби, довжину від опорної поверхні головки до кінця стрижня, довжину різьбової ділянки. Перевірте діаметри ступенів, розташування переходів, розмір шестигранника й форму буртика. Ці параметри визначають, чи зможе болт зайняти належне положення та притиснути кришку. Занадто довгий болт може впертися в дно відповідного отвору, створивши відчуття затягнутого з’єднання без потрібного притискання. Закороткий не дасть необхідної довжини зачеплення різьби.

Що перевірити під час складання

Після зняття кришки зберігають її належність до конкретного шатуна та початкову орієнтацію. Різьбу й опорні поверхні очищають, з отворів видаляють залишки забруднень. До встановлення перевіряють, чи немає задирок і пошкоджень у місцях посадки. Поряд із болтом оглядають вкладиші, площини стику кришки та шатуна, а також другий болт цього з’єднання. Дефект відповідної різьби не усувають сильнішим затягуванням. Довільні шайби також не виправляють невідповідну довжину чи форму кріплення.

Болт установлюють без перекосу, дотримуючись передбаченої послідовності затягування. Вимоги до змащування різьби, моменту та можливого додаткового повороту визначає ремонтна документація двигуна. Мастило впливає на силу притискання за однакового моменту, тому умови складання мають відповідати цим вимогам. Остаточне затягування виконують відповідним вимірювальним інструментом, а не за відчуттям. Потім перевіряють рівномірне прилягання кришки та вільний рух з’єднання за процедурою складання. Перекіс або заїдання потребують з’ясування причини до запуску двигуна.
