Болт регулювання зазору клапана 4L22BT AMG

Болт регулювання зазору клапана 4L22BT AMG потрібний для налаштування клапанного механізму. Повертаючи його в різьбовому отворі, змінюють зазор, а контргайкою закріплюють вибране положення. Належне регулювання забезпечує передбачений тепловий зазор: клапан має повністю закриватися, а в механізмі не повинно бути надмірного вільного ходу між сполученими деталями.

Будова та робота

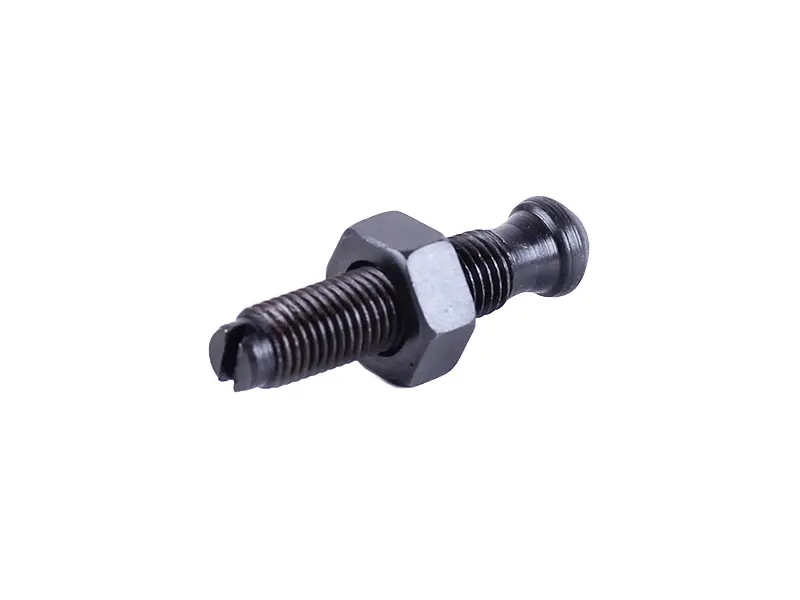

Болт має зовнішню різьбу, прямий шліц на торці та розширений округлий кінець зі звуженням перед ним. За допомогою шліца болт повертають викруткою й утримують під час фіксації. На різьбовій частині розташована шестигранна гайка. Форма контактного кінця так само важлива, як і різьба: вона має відповідати деталі, з якою працює болт, щоб зусилля передавалося в передбаченому місці.

Причиною заміни стають пошкоджені витки, зірваний шліц, спрацювання контактної поверхні або неможливість надійно зафіксувати регулювання. З розбитого паза викрутка вислизає, тому точно втримати положення болта важче. Дефектна різьба може заклинювати або мати люфт, а зношений кінець порушує стабільність контакту. Повторне виставлення зазору не усуває механічних пошкоджень самої деталі.

Як підібрати заміну

Звіряйте позначення двигуна та конструкцію знятого болта. Порівняйте діаметр і крок різьби, загальну довжину, довжину різьбової ділянки, форму торців і розташування контактної поверхні. Окремо перевірте відповідність різьби гайки та доступ для інструмента після встановлення. Однаковий діаметр ще не означає, що болт підійде: інший крок пошкодить різьбу в отворі, а невдала довжина обмежить можливість виставити потрібний зазор.

Разом зі старим болтом огляньте різьбовий отвір і поверхню, на яку спирається його кінець. Задирки, спрацювання та люфт у цьому з'єднанні можуть залишитися й після заміни регулятора. Контргайку з пошкодженою різьбою або зірваними гранями також варто замінити, щоб інструмент надійно тримав її під час затягування. Якщо налаштування швидко збивається, перевірте стан контактних поверхонь і фіксацію болта, а не лише повторюйте регулювання.

Порядок встановлення

Роботу виконують на зупиненому двигуні за умов, визначених у його настанові з обслуговування. Забезпечте доступ до регулятора та встановіть механізм у положення, потрібне для перевірки зазору. Послабте контргайку, викрутіть старий болт і очистьте місце встановлення від забруднень. Нову деталь вкручуйте без перекосу: не намагайтеся силою протягнути її ключем, якщо різьба заїдає вже на перших обертах. Спершу перевірте відповідність і стан з'єднання.

Зазор перевіряють щупом, користуючись нормою для конкретного двигуна та клапана. Під час затягування контргайки утримуйте болт викруткою за шліц, щоб він не змінив положення, а потім повторіть вимірювання. Надто малий зазор може перешкоджати повному закриванню клапана та спричиняти перегрів його контактних поверхонь. Завеликий зазор призводить до стукоту й ударних навантажень. Остаточна перевірка має підтвердити і надійність затягування, і збереження налаштування.
