Автоматичний вимикач 15 А для генератора 2-3,5 кВт, 125/250 В AC

Автоматичний вимикач 15 А для генератора 2-3,5 кВт

Тепловий захисний автомат із кнопкою ручного взводу — штатний елемент панелі керування бензинового генератора потужністю приблизно від 2 до 3,5 кВт. Він стоїть між обмоткою генератора та вихідними розетками і знімає навантаження, коли струм споживання перевищує 15 ампер: під час підключення надто потужного інструмента, за одночасної роботи кількох споживачів або при замиканні в подовжувачі. Двигун при цьому продовжує працювати, а розетки знеструмлюються, доки оператор не поверне кнопку у вихідне положення.

Як спрацьовує захист

Усередині корпусу працює біметалева пластина: вона нагрівається струмом і за перевантаження вигинається, вивільняючи механізм. Червона кнопка вистрибує назовні, контакти розмикаються, і генератор залишається керованим, але без споживачів. За півхвилини-хвилину пластина охолоджується, кнопку достатньо втиснути назад — і живлення на розетках відновлюється. Плавких вставок у такій конструкції немає, тож після усунення причини перевантаження автомат працює далі й не потребує заміни витратних деталей. Тепловий принцип спрацювання дає природну затримку в часі, тому короткий пусковий струм компресора, насоса чи циркулярної пилки зазвичай не вимикає лінію, натомість тривале перевищення навантаження відпрацьовується.

Маркування та підключення

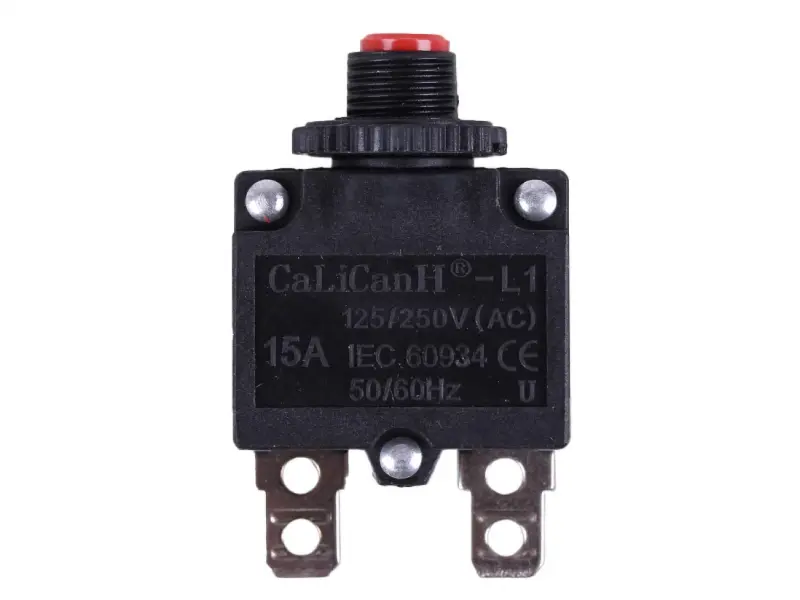

На корпусі нанесено маркування CaLiCanH L1, номінал 15A, робочу напругу 125/250 В змінного струму, частоту 50/60 Гц, позначення стандарту IEC 60934 і знак CE. Такий діапазон напруги перекриває і однофазну мережу 230 В, і низьковольтні виходи 110-125 В, тому автомат застосовний до генераторів із різними наборами розеток. Підключення виконують на два пласкі ножові виводи, у кожному з яких зроблено по два отвори: на них надягають клеми штатної проводки або кріплять кільцеві наконечники під болт. Конструкція однополюсна, тобто автомат розриває одну лінію — зазвичай фазну.

Встановлення на панель

Корпус має різьбову втулку з рифленою гайкою. Автомат вставляють у круглий отвір панелі ззовні й притягують гайкою зсередини, додаткове кріплення та переробка щитка не потрібні. Кнопка взводу лишається на лицьовому боці й доступна оператору без зняття кожуха, а коробка з контактами ховається за панеллю. Перед купівлею зніміть старий автомат і звірте діаметр посадкового отвору, висоту різьбової втулки та габарити корпусу за панеллю — у генераторів різних серій товщина щитка й вільне місце всередині відрізняються.

Як підібрати заміну

Спирайтеся на три параметри: номінальний струм 15 А, робочу напругу 125/250 В змінного струму й тип виводів. Ставити автомат із завищеним номіналом заради того, щоб він рідше вимикався, не варто — генератор тоді лишається без струмового захисту, а перевантаження встигає нашкодити обмотці та розетковому блоку. Менший номінал теж заважає: автомат почне вимикатися на штатному навантаженні. Порівняйте також форму ножових виводів і відстань між ними, щоб штатні клеми сіли без переробки джгута.

Переваги

• Кнопковий ручний взвод — після усунення перевантаження генератор повертається до роботи за секунди, без пошуку та встановлення плавкої вставки.
• Тепловий механізм із природною затримкою — пускові кидки струму електроінструмента й насосів не скидають навантаження без причини.
• Ножові виводи з отворами — джгут генератора збирається швидко й без паяння, підходить і клема, і наконечник під болт.
• Різьбова втулка з гайкою — монтаж у круглий отвір панелі без свердління нових кріплень.
• Діапазон 125/250 В і 50/60 Гц — один автомат підходить генераторам із різним набором вихідних розеток.

Замінюють такий автомат, коли кнопка перестала фіксуватися у ввімкненому положенні, спрацьовує на холостому ходу без навантаження, залипла після перегріву, а також за обгорілих чи розхитаних ножових виводів і тріснутого корпусу. Тримати запасний автомат у наборі інструментів до генератора практично: у виїзній роботі несправний захист зупиняє всю техніку, а заміна триває пару хвилин при заглушеному двигуні й знятому акумуляторі.
