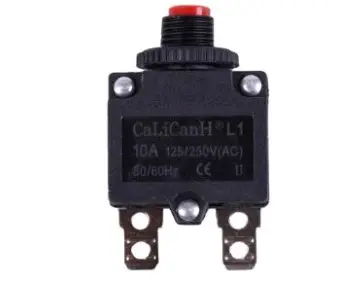

Автоматичний вимикач 10 А 125/250 В для генератора 2-3,5 кВт

Автоматичний вимикач 10 А для генератора 2–3,5 кВт

Кнопковий тепловий автомат захисту, який встановлюють на панель керування бензинового генератора потужністю від 2 до 3,5 кВт. Він знеструмлює вихідну лінію розеток, коли струм навантаження тривало перевищує номінал. Розрахований на 10 А у мережі 125/250 В змінного струму частотою 50/60 Гц. Корпус чорний, ударостійкий, із великою червоною кнопкою повернення, що вистрибує назовні під час спрацювання і добре помітна на панелі.

Як працює тепловий автомат

Усередині розміщена біметалева пластина. Струм навантаження нагріває її, і за тривалого перевищення 10 А вона вигинається та розмикає контакти. Напруга на розетках зникає раніше, ніж перегріється обмотка альтернатора чи підключений кабель. Коли деталь охолоне, достатньо натиснути червону кнопку — контакти знову замикаються, і генератор працює далі. Плавких вставок міняти не треба: захист багаторазовий і відновлюється вручну за секунду.

На яких генераторах застосовується

Це стандартне рішення для однофазних побутових бензогенераторів на 2,0–3,5 кВт зі щітковим синхронним альтернатором. Автомат монтується у прямокутне вікно панелі та підключається двома пласкими клемами-лопатками під швидкоз'ємні наконечники. Подібні кнопкові автомати ставлять також на компресори, невеликі зварювальні інвертори, мотопомпи з електрозапуском і подовжувачі із захистом — скрізь, де потрібен компактний захист від перевантаження без запобіжників.

Переваги

• Ручне повернення кнопкою — живлення відновлюється одразу, без витратних матеріалів.
• Теплова характеристика спрацьовує на тривале перевантаження, тож короткі пускові струми електроінструменту не збивають захист даремно.
• Пласкі клеми під швидкоз'ємні наконечники дають змогу замінити деталь без паяння і без переробки проводки.
• Кнопка, що виступає, одразу показує причину зникнення напруги на розетках — генератор не доводиться перевіряти наосліп.

Як підібрати заміну

Орієнтуйтеся на три параметри: номінальний струм 10 А, робочу напругу 125/250 В і посадкові розміри корпусу. Зніміть стару деталь і порівняйте ширину та висоту корпусу, а також відстань між клемами — у кнопкових автоматів цієї серії вона уніфікована, проте трапляються виконання з різною довжиною лопаток і з кріпленням на два гвинти. Брати більший номінал про запас не варто: автомат на 15–20 А не вимкне лінію вчасно, і захист генератора втратить сенс.

Встановлення та типові причини заміни

Деталь міняють, коли кнопка перестає фіксуватися в увімкненому положенні, автомат вибиває за свідомо малого навантаження, контакти підгоріли й гріються або корпус тріснув від вібрації. Перед роботою заглушіть двигун, дайте генератору охолонути та від'єднайте дроти по одному, щоб не переплутати їх місцями. Новий автомат вставляють у вікно панелі до клацання, наконечники надівають щільно, до упору. Після складання запустіть генератор, перевірте напругу на розетках, а потім навантажте його приблизно наполовину і переконайтеся, що захист не спрацьовує самочинно.

Якщо генератор регулярно знеструмлює розетки за звичайного навантаження, причина найчастіше у перевищенні потужності або просіданні напруги, а не в самому автоматі — порахуйте сумарну потужність приладів з урахуванням пускових струмів і тримайте її в межах паспортних значень генератора.
