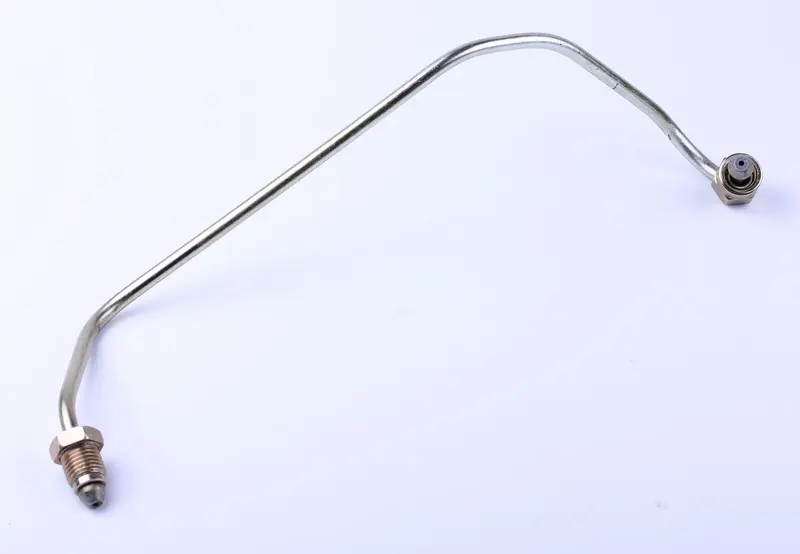

Трубка паливна високого тиску для дизельного двигуна 186F (9 к.с.)

Трубка паливна високого тиску для дизельного двигуна 186F (9 к.с.)

Жорстка сталева магістраль з'єднує паливний насос високого тиску з форсункою одноциліндрового дизеля 186F повітряного охолодження. Саме нею порція солярки йде до розпилювача під тиском у сотні атмосфер, тому від стану цієї деталі безпосередньо залежать легкий запуск, рівний холостий хід і тяга мотоблока під навантаженням.

Конструкція

Магістраль виготовлено зі сталевої трубки малого внутрішнього діаметра та зігнуто за заводською траєкторією: вигини повторюють компонування моторного відсіку 186F і дають змогу завести деталь між насосом та головкою циліндра без натягу й підгинання за місцем. На кінцях розташовані конусні наконечники з накидними гайками під ключ — один кінець притягується до штуцера насоса, другий до форсунки. Ущільнення тут працює за принципом метал по металу, без прокладок і гумових кілець, тож герметичність з'єднання тримається на точній геометрії конуса та правильному затягуванні гайки.

Стінка такої трубки помітно товща, ніж у звичайного паливопроводу низького тиску, а внутрішній канал навмисно вузький: лінія розрахована на пульсуючий тиск упорскування. Замінювати її гнучким шлангом або саморобною трубкою не можна — різьба, форма конуса й довжина мають збігатися із заводськими, інакше з'єднання почне текти вже за перші години роботи.

Як підібрати

• Зніміть стару трубку й порівняйте її з новою за загальною довжиною та малюнком вигинів: для моторів 186F випускають кілька виконань, що різняться довжиною і розведенням кінців.
• Уточніть тип встановленої форсунки — під коротку та під довгу форсунку йдуть різні варіанти магістралі.
• Звірте розмір накидних гайок і різьбу штуцерів насоса та форсунки: конусний наконечник має сідати в гніздо рівно, без перекосу й без зусилля.
• Подивіться, з якого боку виведено вихідний штуцер насоса: у цій родині двигунів трапляється і ліве, і праве розташування, від нього залежить потрібний вигин.

Коли деталь замінюють

Найчастіші причини — підтікання солярки по конусу після кількох переборок паливної апаратури, зірвана або розтягнута накидна гайка, тріщина біля основи наконечника, зім'ята чи переламана під час демонтажу ділянка трубки. Замінюють лінію й після того, як її кілька разів гнули за місцем: метал отримує наклеп, а внутрішні мікротріщини під робочим тиском дають течу та провал потужності. Якщо двигун почав важко заводитися, димить і втрачає оберти під навантаженням, перевіряти варто не лише розпилювач, а й стан обох з'єднань цієї лінії.

Встановлення

Монтують трубку на охололому двигуні. Спершу наживляють обидві гайки від руки й переконуються, що деталь лягає вільно, без натягу та підгинання, і лише потім затягують з'єднання ключем. Перетягування тут так само шкідливе, як і недотягування: конус зминається, і місце стику починає пітніти соляркою. Перед пуском систему прокачують — послаблюють гайку біля форсунки, прокручують двигун до появи палива без бульбашок повітря, після чого затягують з'єднання й запускають мотор.

Запасна паливна магістраль високого тиску — практична позиція для планового обслуговування дизельного мотоблока, мотокультиватора чи міні-електростанції на базі 186F. Вона стане в пригоді і під час переборки насоса з форсункою, і тоді, коли стару деталь пошкодили під час знімання паливної апаратури.
