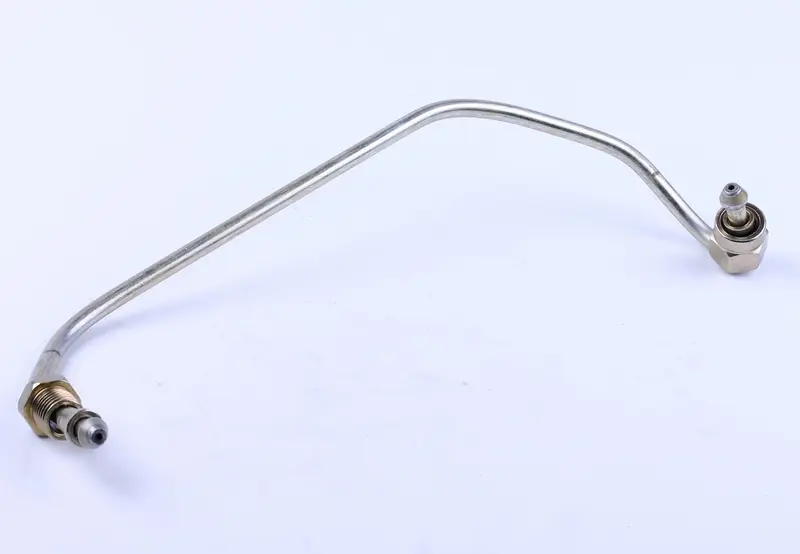

Трубка паливна високого тиску для дизельного двигуна 178F (6 к.с.)

Трубка паливна високого тиску для дизельного двигуна 178F

Сталева магістраль подає дизпаливо від паливного насоса високого тиску до форсунки одноциліндрового дизеля 178F повітряного охолодження потужністю 6 к.с. Тиск на цій ділянці вимірюється сотнями атмосфер і подається різкими імпульсами, тому шланг тут не працює: потрібна лише жорстка суцільнотягнена трубка з товстою стінкою та конічними ущільнювальними кінцями.

Конструкція та посадка на двигун

Трубку зігнуто під штатне компонування мотора 178F: вигини обходять головку циліндра й корпус насоса, а кінці виведено точно під кути штуцерів насоса та форсунки. По краях стоять накидні гайки — латунна з боку насоса і сталева з боку форсунки. Ущільнення відбувається метал по металу: конус на кінці трубки притискається до гнізда штуцера, тому прокладки, шайби чи герметик не потрібні. Геометрія вигинів важить не менше за діаметр — якщо магістраль стягувати із зусиллям, з'єднання почне підтікати, а згодом біля гайки з'явиться втомна тріщина.

Коли час міняти

Заміна потрібна, коли паливо підтікає біля гайок, уздовж трубки з'являються вологі потемнілі сліди, після ремонту лишилися тріщини чи заломи або грані накидних гайок розтягнуті чи зірвані. Непрямі ознаки — важкий пуск дизеля, провали під навантаженням, димлення та плаваючі оберти: частина палива йде повз форсунку, і порція впорскування перестає відповідати положенню рейки насоса. Пошкоджений конус ущільнити підтягуванням уже не вдасться — так лише зривають різьблення гайки й псують посадкове гніздо штуцера.

Як підібрати заміну

Орієнтуйтеся на модель двигуна і на саму зняту деталь. Важать три речі: довжина по розгорнутій осі, малюнок вигинів і розмір накидних гайок. Прикладіть нову трубку до старої ще до монтажу — контури мають збігтися, а гайки повинні наживлятися на штуцери від руки, без натягу й перекосу. У моторів серії 178F та потужніших 186F трубки зовні схожі, але різняться довжиною та формою вигинів, тож деталь від дев'ятисильного двигуна на шестисильний ставити не варто. У межах однієї серії теж трапляються різні виконання, тому звірка контуру зі знятою трубкою надійніша за підбір на око.

Встановлення

Перед складанням продуйте канал стисненим повітрям і перевірте, щоб конуси були чисті та не зім'яті. Наживіть обидві гайки від руки, дайте трубці лягти в штатне положення без напруження і лише після цього рівномірно затягуйте з'єднання ключем, притримуючи штуцер. Далі прокачайте паливну систему, запустіть мотор і огляньте обидва стики на предмет запотівання.

Позиція підходить для дизельних мотоблоків, генераторів і мотопомп, побудованих на двигуні 178F, — техніки Кентавр, Зубр, Forte, Витязь та аналогічних агрегатів із тим самим мотором. Таку трубку варто тримати в ремонтному комплекті разом із форсункою й паливним фільтром: під час розбирання паливної апаратури її нерідко деформують, а запасна деталь дає змогу завершити ремонт за один захід.
