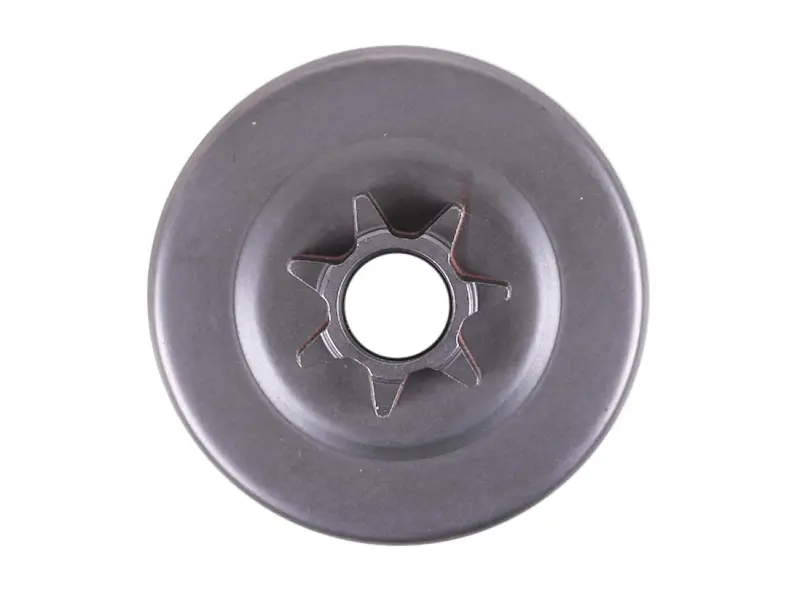

Тарілка зчеплення з ведучою зірочкою 0.325″ 7 зубів для бензопил Goodluck GL4500/GL5200

Тарілка зчеплення (ведуча зірочка) для бензопил Goodluck GL4500/GL5200

Через цю деталь крутний момент від двигуна доходить до пиляльного ланцюга: чашка приймає обертання від колодок муфти, а зубчастий вінець тягне ланцюг по шині. Поки зуби цілі, ланцюг іде рівно, тримає натяг і не перегрівається в пазу шини. Коли вінець виробився, пилка починає «жувати» різ, ланцюг провисає та злітає, а навантаження перекидається на шину й зірочку її носка. Тому заміна тарілки — така сама рядова процедура обслуговування пилки класу 45–52 см³, як заміна ланцюга чи свічки.

Конструкція

Деталь суцільна: чашка барабана і семизуба ведуча зірочка відлиті заодно, окремого знімного вінця тут немає. Профіль зубів розрахований під ланцюг із кроком 0.325 дюйма — саме такий крок штатно мають бензопили Goodluck GL4500 і GL5200. Усередині посадкового отвору працює голчастий сепаратор, який надівається на носок колінчастого вала й іде окремою позицією: при спрацюванні голок його змінюють разом із тарілкою, інакше нова зірочка швидко отримає биття. По зовнішньому боці чашки труться колодки зчеплення, а по проточці ходить гальмівна стрічка, тож рівна поверхня барабана без задирів, канавок і слідів перегріву для нормальної роботи пилки така сама важлива, як гострі зуби.

Сумісність і підбір

Посадкове місце у пилок родини 4500/5200/5800 уніфіковане, тому тарілка стає не лише на Goodluck GL4500 та GL5200, а й на поширені китайські пилки цього самого сімейства з об'ємом двигуна близько 45–52 см³, які продаються під різними марками на одній платформі.

• Крок ланцюга — 0.325 дюйма, кількість зубів — 7.
• Штатний ланцюг таких пилок: крок 0.325, товщина ведучої ланки 1,5 мм, 64 ланки.
• Посадка — під стандартний голчастий сепаратор колінвала серії 4500/5200/5800.
• Стає на місце такої самої суцільної тарілки; розбірний барабан зі знімним вінцем — альтернативний варіант під те саме посадкове місце.

Щоб не помилитися, зніміть стару деталь і звірте з нею три параметри: кількість зубів (має бути сім), крок ланцюга, яким ви реально пиляєте, та діаметр отвору під сепаратор. Тарілка під крок 3/8 зовні схожа, але зуби в неї більші й рідші — ланцюг 0.325 на ній працювати не буде. Якщо разом із зірочкою зношений і ланцюг, міняти їх варто парою: новий ланцюг на виробленому вінці сідає нерівно, а старий розтягнутий ланцюг за кілька баків «з'їдає» свіжі зуби.

Коли деталь час міняти

• На зубах з'явилися глибокі лунки й загострені кромки — ланцюг просідає і б'є по шині.
• Ланцюг регулярно злітає або стрибає під навантаженням при нормальному натягу.
• На біговій поверхні чашки помітні задири, борозни або потемніння від перегріву після підклинювання гальма.
• З'явився гул і вібрація з боку зчеплення, а сепаратор розсипався чи заклинив.

Встановлення

Робота нескладна: зніміть кришку гальма з шиною, відпустіть фіксатор, застопоріть поршень, відкрутіть муфту зчеплення (різьба ліва) і зніміть стару тарілку разом із сепаратором. Посадковий поясок колінвала очистіть від нагару та старого мастила, поставте свіжий сепаратор із мастилом, надіньте тарілку зубами до шини й зберіть вузол у зворотному порядку. Після складання перевірте, що барабан вільно обертається при відпущеній ручці гальма, відрегулюйте натяг ланцюга й дайте пилці попрацювати без навантаження хвилину, щоб мастило розійшлося по голках.

Таку тарілку беруть і в ремонт, і про запас: у пилки, яка багато працює, ведуча зірочка витрачається приблизно за два–три ланцюги, а її вчасна заміна зберігає шину й тримає швидкість різу на попередньому рівні.
