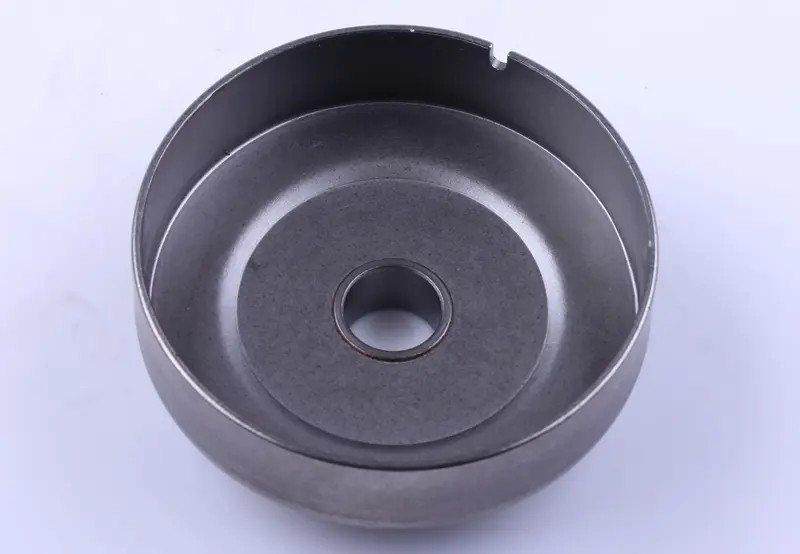

Тарілка зчеплення з ведучою зірочкою 3/8" 6 зубців для бензопил Stihl MS 170, MS 180 AMG

Тарілка зчеплення з ведучою зірочкою для бензопил Stihl MS 170 та MS 180

Барабан відцентрового зчеплення — деталь, через яку обертання від двигуна доходить до пиляльного ланцюга. На холостих обертах він стоїть нерухомо, тому ланцюг не рухається; щойно оберти зростають, вантажики зчеплення розходяться, притискаються до внутрішньої стінки чашки й розкручують її разом із ведучою зірочкою. Крок вінця становить 3/8" Picco, кількість зубців — шість: саме такий привід є штатним для пил серій MS 170 і MS 180.

Конструкція та посадочні розміри

Чашка виготовлена зі сталі, внутрішня поверхня гладка — по ній працюють фрикційні вантажики зчеплення. У центрі розташована маточина з отвором 13 мм під голчастий підшипник, на якому барабан обертається на хвостовику колінчастого вала. Типові розміри деталі для цих моделей: зовнішній діаметр близько 69 мм, внутрішній — близько 66 мм, висота приблизно 18 мм. Ведучий вінець виконано заодно з корпусом, знімного кільця тут немає, тож зношені зубці змінюються разом із чашкою.

Коли потрібна заміна

• Зубці зірочки виробилися «серпом», ланцюг стукає і клацає на сході з вінця.
• Новий ланцюг швидко розбивається або зіскакує з шини за нормального натягу.
• На внутрішній стінці чашки з'явилися глибокі борозни, задири чи синява від перегріву.
• Зчеплення «веде»: ланцюг тремтить або повзе на холостих обертах.
• Барабан має люфт на валу чи гуде через розсипаний голчастий підшипник.

На практиці вінець спрацьовується приблизно вдвічі швидше за ланцюг, тому барабан зазвичай міняють під час встановлення другого-третього нового ланцюга. Робота свіжого ланцюга по зношених зубцях швидко псує сам ланцюг і додає навантаження на шину.

Як підібрати

Орієнтуйтеся на модель пилки та параметри ланцюга. Для MS 170 і MS 180 штатним є ланцюг 3/8" Picco, а вінець під нього — шестизубий. Якщо на вашій пилці стоїть ланцюг іншого кроку, барабан із таким вінцем не підійде: ланцюг ітиме ривками й витягуватиметься. Перед купівлею порівняйте стару деталь із новою за трьома точками: крок і кількість зубців вінця, діаметр отвору маточини та загальна висота чашки. Каталожний аналог цього типорозміру — 1123 640 2003; такий самий барабан застосовують на 017, 018, 019 T, MS 171, MS 181, а за каталогами він підходить і до MS 210, MS 230, MS 250 з приводом 3/8".

Встановлення

Заміну виконують зі знятими бічною кришкою, шиною та ланцюгом. Барабан знімається з вала після демонтажу зчеплення, і разом із ним обов'язково оглядають голчастий підшипник: якщо ролики або сепаратор пошкоджені, новий барабан швидко розіб'є посадку. Підшипник набивають тугоплавким мастилом, посадочне місце на валу очищають від нагару та стружки. Після складання перевіряють, щоб ланцюг вільно прокручувався рукою при вимкненому гальмі й не рухався на холостих обертах.

Ставте новий барабан разом зі свіжим ланцюгом — тоді пара «зірочка плюс ланцюг» припрацьовується одночасно, різ іде рівніше, а шина зношується повільніше.
