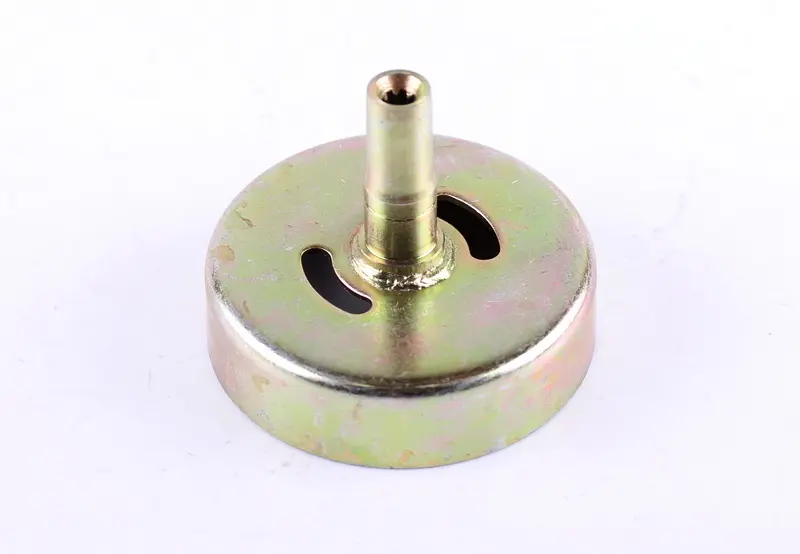

Тарілка варіатора мотокоси 7T AMG (чаша зчеплення верхнього редуктора)

Тарілка варіатора мотокоси 7T AMG

Ведена чаша верхнього редуктора бензинової мотокоси приймає обертальний момент від відцентрового зчеплення двигуна і передає його далі, на вал усередині штанги. Виконання 7T розраховане на шліцьове з'єднання із сімома шліцами — найпоширеніший варіант для китайських мотокіс і бензокос із розбірною штангою, тому таку тарілку найчастіше беруть як ремонтну заміну зношеної рідної чаші.

Як деталь працює в косі

Зі зростанням обертів двигуна колодки зчеплення розходяться і притискаються до внутрішньої стінки чаші. Вона підхоплює обертання і через шліцьовий хвостовик розкручує вал штанги, а той — нижній редуктор із ножем або тримерною головкою. На холостому ходу колодки сходяться, чаша лишається нерухомою, і різальна оснастка не обертається: двигун можна тримати заведеним під час переходу між ділянками або огляду коси.

Уся потужність мотора йде через дві поверхні — внутрішню доріжку чаші та шліци хвостовика. Обидві працюють у постійному терті й нагріванні, тож тарілка варіатора належить до деталей, які спрацьовуються: її міняють планово, разом із колодками та пружинами зчеплення, якщо ті теж виробилися.

Ознаки, за якими міняють тарілку

• Двигун набирає оберти, а ніж чи котушка стоять або зриваються у прослизання — спрацювалися шліци хвостовика чи доріжка чаші.
• Під час підхоплення обертів з'явився ривок і виття, коса починає косити не одразу й втрачає тягу під навантаженням.
• Вал штанги хитається у шліцах: з'єднання провертається рукою з помітним люфтом.
• На внутрішній стінці чаші помітні глибокі борозни або перегріті ділянки після тривалої роботи з перевантаженим ножем.
• Хвостовик викривлений чи прокручується — так буває після жорсткого удару ножа об камінь, дріт або прихований пеньок.

Як підібрати заміну

• Перелічіть шліци на хвостовику знятої деталі: позначення 7T означає сім шліців, і коса під дев'ять шліців таку тарілку не прийме.
• Звірте зовнішній діаметр чаші та висоту борта зі старою деталлю — від цього залежить, чи потраплять колодки зчеплення на робочу доріжку.
• Перевірте посадкове місце під підшипник верхнього редуктора та довжину хвостовика: він має повністю заходити у шліцьову втулку вала штанги.
• Огляньте заразом колодки, пружини та підшипники редуктора — ставити нову чашу до вироблених колодок сенсу мало.

Заміна не потребує спецінструмента: знімають кожух верхнього редуктора, виймають стару чашу, закладають мастило у шліци й садять нову деталь на місце. Перед складанням варто очистити посадкові поверхні від старого мастила та металевої стружки, а після встановлення провернути вал рукою — він має обертатися рівно, без закушування й осьового люфту. Метал чаші вкритий захисним покриттям, яке стримує корозію під час роботи по мокрій траві та зберігання, тож деталь спокійно переживає міжсезонний простій у сараї чи гаражі.

Тарілку варіатора 7T беруть і в терміновий ремонт за фактом поломки, і про запас на сезон косіння: вузол витратний, а простій коси в розпал робіт коштує дорожче за саму деталь.
