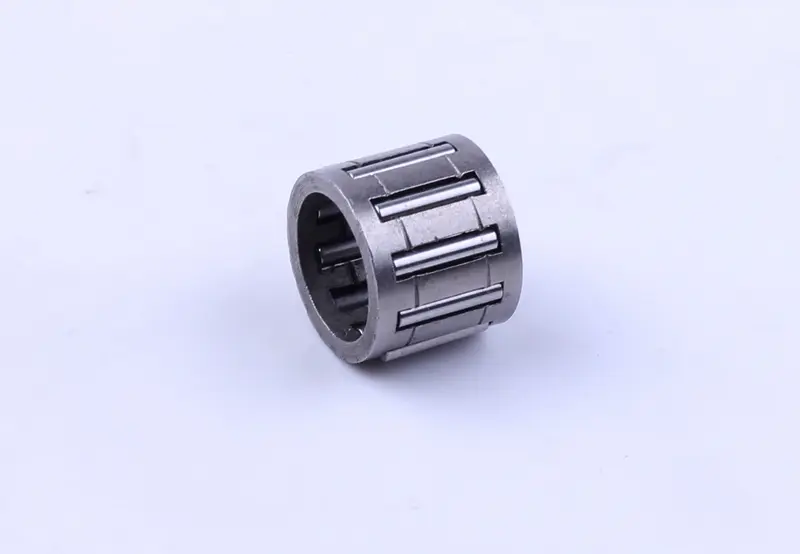

Сепаратор тарілки зчеплення 12x15x14 для бензопил GoodLuck 4500/5200

Сепаратор тарілки зчеплення 12x15x14 для бензопил GoodLuck 4500/5200

Голчастий сепаратор розміром 12x15x14 мм установлюють між хвостовиком колінчастого вала та тарілкою зчеплення бензопили. Сталева обойма утримує ролики по всьому колу й перетворює посадку ведучої зірочки на валу в опору кочення: доки оберти нижчі за поріг спрацювання відцентрових колодок, тарілка вільно провертається на валу, а ланцюг залишається нерухомим. Щойно колодки розходяться й захоплюють барабан, крутний момент передається на зірочку, а сепаратор далі тримає співвісність і знімає тертя між деталями, що обертаються.

Посадкові розміри відповідають поширеній китайській платформі об’ємом 45 і 52 см³: внутрішній діаметр 12 мм по шийці вала, зовнішній 15 мм під отвір тарілки, висота обойми 14 мм. Деталь застосовують у пилах GoodLuck 4500 і 5200, а також у більшості однотипних моделей, зібраних на тих самих двигунах серій 4500/5200. Позиція витратна: ролики та обойма зношуються помітно швидше за саму тарілку, тому сепаратор міняють окремо, не купуючи весь комплект зчеплення.

Ознаки, що сепаратор час міняти

• ланцюг сіпається або повільно повзе на холостому ходу — ролики підклинює, і барабан перестає вільно провертатися;
• виття, гул чи металевий скрегіт із боку зчеплення під час набору обертів;
• відчутний люфт тарілки на валу, зірочка хитається в поперечній площині;
• кольори мінливості на роликах, викришені голки або розірвана обойма після роботи без мастила;
• нерівномірне спрацювання зубців ведучої зірочки та прискорене витягування ланцюга.

Підбір і встановлення

Перед придбанням зніміть стару деталь і зміряйте її штангенциркулем за трьома розмірами: посадка на вал, зовнішній діаметр і висота обойми. Похибка за висотою призводить до того, що ролики працюють краєм і швидко розбивають шийку колінвала, а завищений зовнішній діаметр не дасть тарілці стати на місце до упору. Перед складанням очистіть шийку вала та внутрішню поверхню тарілки від старого мастила й продуктів зношування, закладіть свіже термостійке мастило й надіньте сепаратор на вал строго без перекосу, не забиваючи його молотком — обойма тонка й деформується від ударів. Далі на місце повертаються тарілка із зірочкою та кошик із колодками; колінвал під час затягування фіксують стопором, щоб не пошкодити поршень.

Заміну варто поєднувати з обслуговуванням усього блока зчеплення. Якщо ролики вже перегрівалися, разом із сепаратором зазвичай міняють тарілку з ведучою зірочкою, а оливний насос і канал подавання оливи перевіряють на реальну подачу: саме суха робота цього місця найчастіше руйнує голки. Запасний сепаратор має сенс тримати в ящику з інструментом кожному, хто пиляє регулярно — деталь недорога, а її руйнування тягне за собою і зірочку, і ланцюг, і шийку колінчастого вала, тобто значно дорожчий ремонт двигуна.
