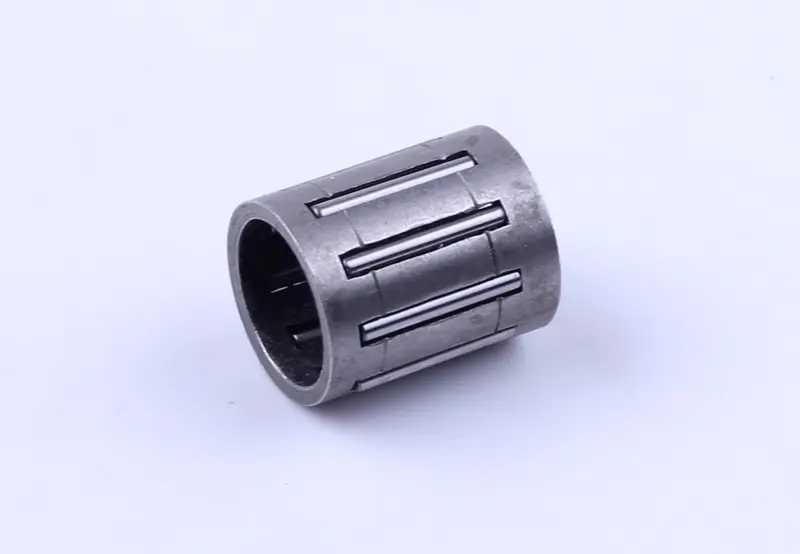

Голчастий сепаратор верхньої головки шатуна мотокоси 10×12.5×16 AMG-2

Голчастий сепаратор 10×12.5×16 встановлюється у верхній головці шатуна мотокоси, де шатун з’єднується з поршневим пальцем. Він утримує голчасті ролики між пальцем і отвором головки та забезпечує їхнє впорядковане розташування. Завдяки коченню роликів поршень може рухатися відносно шатуна. Це з’єднання сприймає змінні навантаження під час роботи двигуна, тому зношення роликів і контактних поверхонь позначається на люфті та стані пальця.

Конструкція та ознаки зношення

Циліндрична обойма має поздовжні вікна, у яких розміщені голчасті ролики. Вона тримає їх по колу й не дає зміщуватися зі своїх місць. Позначення товару — 10×12.5×16 AMG-2. Для правильного підбору потрібен збіг розмірів і посадки в шатуні: однакова форма обойми ще не означає, що сепаратори взаємозамінні.

Сепаратор замінюють, якщо обойма тріснула або деформувалася, ролики мають відколи, випадають чи рухаються із заїданням. Приводом для перевірки також є задири, сліди перегрівання та збільшений люфт поршневого пальця. Металевий стукіт у двигуні може супроводжувати зношення цього з’єднання, проте визначати несправність лише за звуком не варто. Після розбирання перевіряють разом сепаратор, палець і отвір верхньої головки шатуна.

Як підібрати заміну

Зіставте позначення 10×12.5×16 зі знятим сепаратором і вимогами до двигуна. Звірте внутрішній та зовнішній розміри, довжину обойми, діаметр пальця і ширину місця встановлення. Стару деталь вимірюють у кількох точках, оскільки виробіток може спотворити результат. Якщо сепаратор розсипався або сильно пошкоджений, орієнтиром слугують справні посадочні поверхні та документація двигуна.

У правильно підібраному з’єднанні палець рухається без заклинювання й надмірного радіального люфту. Замалий зазор спричиняє нагрівання, завеликий — удари та подальше зношення поверхонь. Невідповідна довжина сепаратора може спричинити затискання з боків або неправильне розташування в головці шатуна. Самої назви мотокоси чи робочого об’єму двигуна недостатньо, щоб визначити потрібну деталь.

На що зважати під час заміни

Доступ до сепаратора отримують після зняття поршня та виймання поршневого пальця за порядком, передбаченим для конкретного двигуна. Отвір картера попередньо закривають, щоб стопорне кільце або дрібні частини не впали всередину. Якщо стара обойма зруйнувалася, усі її уламки й ролики потрібно знайти та прибрати. Палець і поверхню отвору в шатуні очищають, перевіряють на задири, виробіток та овальність. Заміна лише сепаратора не виправить пошкоджені поверхні, з якими працюють голки.

Перед складанням ролики та палець змащують засобом, який застосовують для складання цього двигуна. Обойму ставлять рівно, без перекосу, а палець вводять без ударів по сепаратору. Поруч перевіряють отвори в бобишках поршня, сам палець і стопорні кільця; пошкоджені деталі замінюють. Завершивши складання, переконуються, що кільця повністю сіли в канавки, а поршень плавно рухається відносно шатуна. Заїдання або відчутний люфт потребують усунення причини до запуску двигуна.
