Розпилювач форсунки мотоблока 186F (9 к.с.), короткий AMG-2

Короткий розпилювач форсунки для мотоблока з двигуном 186F (9 к.с.) AMG-2 призначений для ремонту паливної форсунки. Він подає паливо до камери згоряння та розпилює його, а голка відкриває й перекриває подачу. Стан розпилювача впливає на рівномірність розпилення та чітке припинення впорскування без подальшого підтікання.

Будова та позначення

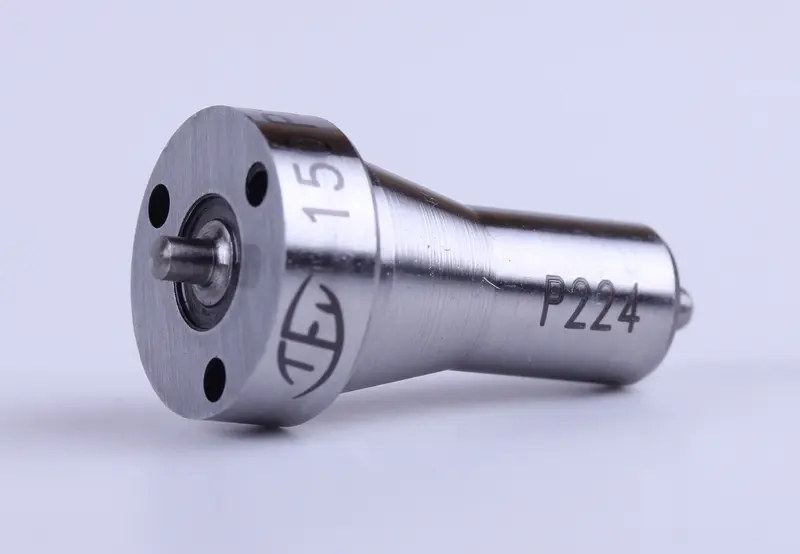

Корпус видовжений, з розширеною круглою торцевою частиною. На торці є три отвори й центральний стрижень, що виступає назовні. На корпусі нанесено позначення P224 та 15. Під час підбору їх звіряють із написами на знятому розпилювачі, а також порівнюють форму й посадочні поверхні. Коротке виконання має значення для встановлення: інша довжина може завадити правильному розміщенню деталі у форсунці.

Ознаки несправності

Складний запуск, нестійкі оберти, димний вихлоп і втрата тяги — приводи перевірити роботу форсунки. Проте ці ознаки можуть мати й інші причини. Стан розпилювача оцінюють за результатами перевірки знятої форсунки: чи рівномірно вона розпилює паливо, чи щільно закривається голка та чи немає підтікання після завершення впорскування.

Бруд у паливі, відкладення та зношення контактних поверхонь порушують рух голки й герметичність її прилягання. Окремі струмені замість належного розпилення або краплі після перекриття подачі погіршують згоряння палива. На розібраній деталі перевіряють наявність задирів, корозії та пошкоджень посадочних ділянок. Якщо причина негерметичності — механічне зношення, самого очищення недостатньо.

Як перевірити відповідність

Порівнюйте новий розпилювач зі знятою деталлю та враховуйте конструкцію форсунки. Звірте загальну довжину, діаметри корпусу й посадочних ділянок, форму торця, розташування отворів і виступ стрижня. Окремо перевірте позначення розпилювача та маркування форсунки. Подібні обриси ще не означають однакової посадки: розбіжності можуть ускладнити складання або завадити вільному руху голки.

Разом із розпилювачем огляньте корпус форсунки, притискну гайку та поверхні прилягання. Пошкоджена різьба, бруд між деталями чи сліди витоку можуть завадити відновленню герметичності. Ущільнення між форсункою та головкою двигуна також потребує огляду. Якщо воно пошкоджене або правила обслуговування вимагають його заміни після демонтажу, встановлюють відповідне нове ущільнення.

Заміна та перевірка

До розбирання очищають форсунку зовні, а внутрішні деталі розкладають на чистій поверхні в порядку зняття. Не допускайте потрапляння піску чи ворсу на голку та в паливні канали. Голку й корпус розпилювача не змішують із частинами іншої пари. Форсунку складають і затягують відповідно до вимог її конструкції: надмірне зусилля може спричинити деформацію та заїдання голки.

Зібрану форсунку перевіряють на стенді до повернення на двигун. Контролюють тиск відкриття, характер розпилення та герметичність після припинення подачі. Так можна виявити помилку складання й перевірити результат заміни. Струмінь палива під високим тиском не спрямовують на руки. Невідповідний розпилювач або неправильне встановлення можуть спричинити підтікання, димлення та нерівну роботу двигуна навіть за справних інших частин форсунки.
