Розпилювач форсунки мотоблока 190N/195N (12/15 к.с.) AMG

Розпилювач форсунки мотоблока 190N/195N (12/15 к.с.) AMG призначений для ремонту паливної форсунки. Він подає паливо в камеру згоряння в розпиленому вигляді та бере участь у формуванні факела впорскування. Деталь замінюють у разі зношення, пошкодження або втрати герметичності, коли перевірка форсунки підтверджує несправність розпилювача.

Будова та призначення

У корпусі розпилювача рухається точно припасована голка. Під тиском палива вона відкриває прохід до розпилювальної частини, а після завершення впорскування перекриває його. Щільне закривання запобігає підтіканню палива між упорскуваннями. Бруд, заїдання голки та зношення сполучених поверхонь порушують роботу навіть тоді, коли зовні деталь не має помітних пошкоджень.

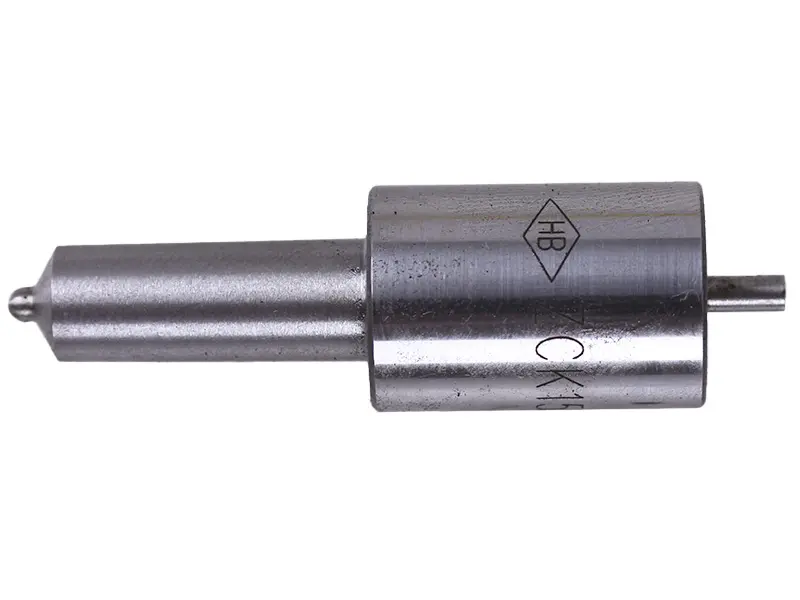

Розпилювач має ступінчастий циліндричний корпус, видовжену вузьку частину з наконечником і хвостовик, що виступає з протилежного боку. Для правильного підбору потрібні відповідна посадка в тримачі форсунки, геометрія наконечника та узгодженість внутрішніх сполучень. Схожа форма корпусу ще не означає однакової роботи: деталь може поміститися в тримачі, але подавати паливо неправильно.

Ознаки несправності

Форсунку варто перевірити, якщо двигун важко запускається, працює нерівномірно, димить, втрачає тягу або витрачає більше палива. Такі прояви мають різні причини, тому самих симптомів недостатньо для заміни розпилювача. Перевірка на стенді дає змогу оцінити форму факела, тиск відкривання та герметичність після завершення впорскування.

До типових причин пошкодження належать забруднене паливо, вода в ньому, відкладення на розпилювальній частині та зношення голки з її посадковим місцем. Під час ремонту доцільно оглянути паливний фільтр і перевірити чистоту палива. Якщо забруднення залишаться в системі, новий розпилювач також може почати заїдати або втратити герметичність.

Як підібрати деталь

Зіставте позначення демонтованого розпилювача та форсунки, загальну довжину, діаметри посадкових ділянок, форму наконечника й хвостовика. Перевірте розташування деталі в тримачі та прилягання до сполучених поверхонь. Якщо форсунку раніше замінювали, орієнтуйтеся на фактично встановлену форсунку разом із позначенням двигуна.

Невідповідні посадкові розміри заважають правильно затиснути розпилювач і забезпечити герметичність. Інша геометрія розпилювальної частини може змінити подачу палива в камеру згоряння та спричинити димність, жорстку роботу або складний запуск. Звіряння маркування потрібно доповнювати перевіркою розмірів і посадки.

Заміна та контроль

Спочатку очищають форсунку зовні, а розбирають її в чистому місці, зберігаючи порядок знятих деталей. Оглядають тримач, притискну гайку, пружину й контактні поверхні. Ущільнення з пошкодженнями замінюють. Голку старого розпилювача не переставляють у новий корпус і навпаки: ці частини утворюють точно припасовану пару.

Під час складання всередину не повинні потрапляти пил і ворс. Затягування та регулювання виконують за документацією конкретної форсунки. Зібрану форсунку перевіряють на стенді: контролюють тиск відкривання, розпилення та відсутність підтікання. Струмінь не перевіряють рукою. Після успішної перевірки форсунку встановлюють на двигун і контролюють герметичність з’єднань.
