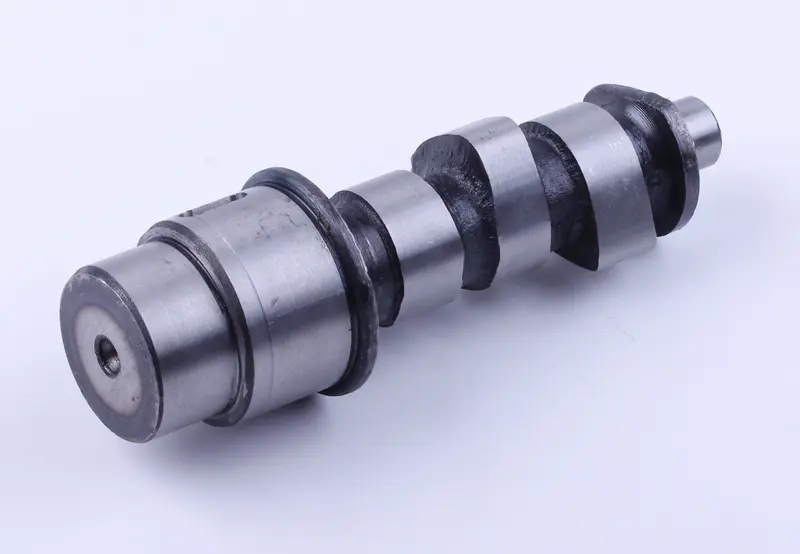

Розподільний вал для мотоблока 186F (9Hp), голий, AMG-2

Розподільний вал для двигуна мотоблока 186F (9Hp) задає моменти відкривання й закривання клапанів. Кулачки передають рух клапанному механізму, узгоджуючи впуск і випуск із ходом поршня. Коли їхній профіль зношується або пошкоджуються опорні поверхні вала, двигун може втрачати тягу, важче запускатися та працювати зі стороннім стукотом.

Будова та ознаки зношення

Виконання — «голий». На валу є кулачки, циліндричні опорні ділянки та ступінчасті кінці; в одному торці розташований різьбовий отвір. Для правильної роботи мають збігатися не лише обриси деталі, а й геометрія опор, положення кулачків та спосіб з’єднання з приводом. Саме ці ділянки визначають посадку вала й роботу клапанного механізму.

Вал замінюють у разі задирів на шийках, викришування чи значного спрацювання кулачків, пошкодження різьби або деформації. Брак мащення та абразивні частинки в оливі прискорюють руйнування поверхонь тертя. Під час ремонту потрібно усунути причину такого пошкодження, інакше нова деталь також швидко зношуватиметься.

Стук або втрата потужності ще не означають, що винен саме розподільний вал. Після розбирання оглядають вершини й бічні поверхні кулачків, перевіряють шийки та відповідні опори. Регулювання клапанних зазорів не відновлює спрацьований профіль кулачка, тому помітну зміну його форми враховують окремо від налаштування механізму.

Як перевірити відповідність

Звірте позначення двигуна, а потім порівняйте деталь зі знятим валом. Однакова потужність не підтверджує однакових посадок. Для виконання «голий» заздалегідь визначте, які суміжні деталі потрібні для складання та чи можна повторно використати їх після огляду.

• Виміряйте загальну довжину, діаметри й довжину опорних шийок, перевірте розташування уступів.
• Порівняйте кількість, розташування та профіль кулачків, відстані між ними.
• Звірте з’єднання з приводом, отвори й параметри різьби.
• Перевірте ділянки опори в корпусі та поверхні, що обмежують осьове переміщення.

Для перевірки розмірів користуйтеся вимірювальним інструментом. Спрацьована шийка знятого вала не є достатнім зразком для підбору: враховуйте вимоги до посадки та стан відповідної опори. Невідповідність у цих місцях спричиняє люфт, заклинювання або заважає правильно скласти механізм.

На що зважати під час монтажу

Заміна потребує розбирання двигуна й доступу до опор вала та приводу газорозподілу. До встановлення очищають сполучні поверхні, оглядають штовхачі, опори, деталі приводу й осьової фіксації. Якщо на суміжних поверхнях залишилися задири чи значна виробітка, вони можуть пошкодити нові кулачки або шийки. Ущільнення, порушені під час розбирання, замінюють.

Поверхні тертя змащують, а вал встановлюють без ударів по кулачках та опорних ділянках. Привід складають за мітками й послідовністю, визначеними в настанові до двигуна. Після складання перевіряють вільне обертання, осьовий зазор і зазори клапанів. Перед запуском механізм обережно прокручують вручну, перевіряючи, чи немає закушування. Помилка в положенні приводу порушує фази газорозподілу, а неправильна посадка прискорює зношення та може спричинити пошкодження двигуна.
