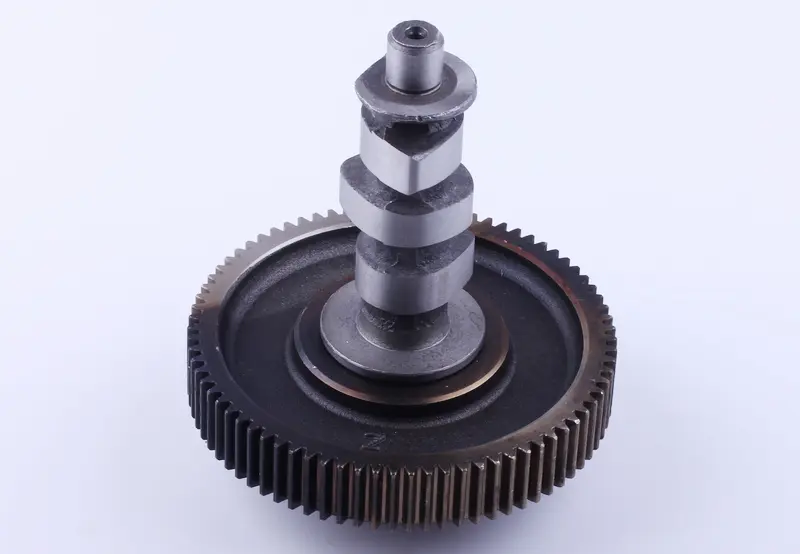

Розподільний вал із шестернею для мотоблока 186F (9Hp) AMG-2

Розподільний вал із шестернею для двигуна мотоблока 186F (9Hp) AMG-2 керує відкриванням і закриванням клапанів. Кулачки передають рух клапанному механізму, а шестерня узгоджує обертання вала з колінчастим валом. Завдяки цьому впуск повітря та випуск відпрацьованих газів відбуваються у відповідні моменти циклу. Під час ремонту газорозподілу потрібно відновити точну взаємодію приводу, клапанів і поршня.

Будова та ознаки зношення

На валу розташовані кулачки, циліндричні опорні ділянки та зубчаста шестерня. Профіль кулачків визначає рух клапанного механізму, опорні поверхні утримують вал у заданому положенні, а зубчастий вінець передає обертання. Стан цих частин оцінюють разом: навіть за цілих зубців зношені кулачки чи опори можуть бути причиною заміни.

Підставою для ремонту стають задири, помітне спрацювання кулачків, пошкодження зубців або надмірний люфт вала. Через зношений кулачок змінюється підйом клапана, а дефекти зубчастого зачеплення порушують передачу руху. Стукіт у клапанному механізмі, важкий запуск і зниження тяги можуть супроводжувати такі несправності, проте самі по собі не доводять пошкодження розподільного вала. Остаточний висновок роблять після огляду та перевірки суміжних деталей.

Як перевірити відповідність

Порівняйте деталь зі знятим валом і конструкцією двигуна. Звірте довжину, діаметри й розташування опорних ділянок, форму кінців, профіль і положення кулачків. Для шестерні мають значення кількість зубців, зовнішній діаметр, ширина вінця та його відстань від опор. Загальної подібності недостатньо: відмінності в посадкових поверхнях можуть завадити складанню, а інша геометрія кулачків — змінити роботу клапанів.

Також перевірте місця розташування установних міток і додаткові механізми на старому валу. Якщо двигун має декомпресійний механізм, його будова та взаємодія із суміжними деталями повинні відповідати конструкції двигуна. Огляньте штовхачі в місцях контакту з кулачками й опори вала. Значне спрацювання цих поверхонь може спричинити швидке зношення нової деталі навіть за правильного підбору.

На що зважати під час заміни

Роботу виконують на зупиненому й охололому двигуні після відкриття доступу до приводу газорозподілу. До розбирання фіксують положення міток і послідовність розміщення шайб та інших знятих деталей. Посадкові місця очищують, поверхні тертя змащують моторною оливою. Вал встановлюють без перекосу, а шестерні суміщають за установними мітками відповідно до інструкції двигуна. Довільне положення зубчастого зачеплення змінює фази газорозподілу.

Під час складання перевіряють штовхачі, сполучену шестерню та опори, пошкоджені ущільнення розібраних з’єднань замінюють. Після монтажу контролюють осьовий зазор вала й регулюють клапанні зазори за вимогами двигуна. Перед запуском колінчастий вал обережно прокручують вручну, щоб перевірити вільний хід і узгодженість руху клапанів. Невідповідна посадка або помилка в зачепленні можуть спричинити стукіт, ускладнити запуск і пошкодити механізм.
