Набір прокладок двигуна 4T CB150 AMG

Набір прокладок двигуна 4T CB150 AMG потрібен для відновлення ущільнень під час розбирання та складання двигуна. Позначення 4T означає чотиритактний двигун. Прокладки ущільнюють стики корпусних деталей, кришок і циліндрової частини, утримують оливу всередині, а між головкою та циліндром перешкоджають прориву газів. Їх замінюють у разі витоку або після розбирання з’єднання, якщо попередня прокладка обтиснулася, порвалася чи залишилася частинами на прилеглих поверхнях.

Склад набору

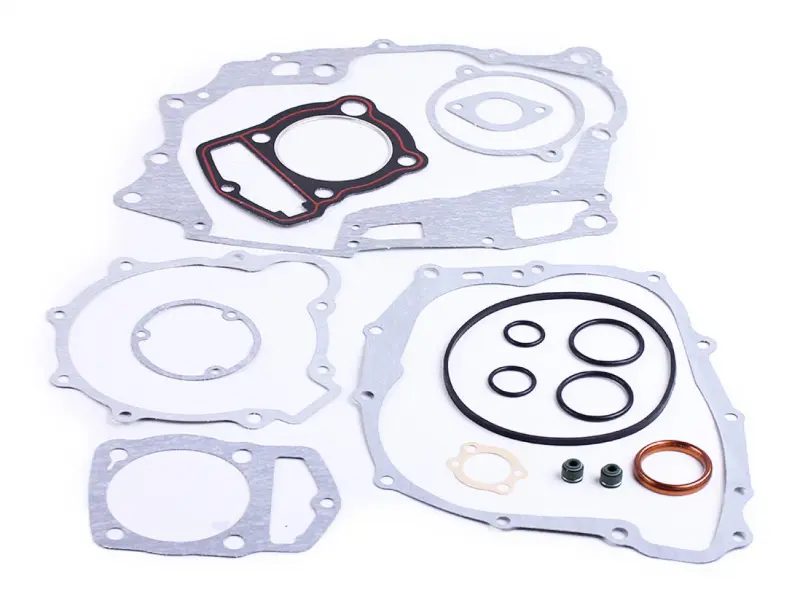

До набору входять пласкі фігурні прокладки з отворами під кріплення та вирізами, прокладка головки циліндра з виділеним контуром ущільнення, прокладка основи циліндра, ущільнювальні кільця, кільцевий сальник і два оливознімні ковпачки. Великі прокладки повторюють обриси стиків корпусу та кришок. Кожен різновид має своє місце: пласку прокладку затискають між поверхнями, кільце вкладають у відповідне посадкове місце, а сальник ущільнює вихід вала.

Ознаки несправності

Прокладки варто перевірити, коли вздовж стику з’являється олива, після очищення швидко повертається замаслення або з-під кришки утворюються патьоки. Порушення ущільнення головки може супроводжуватися слідами прориву газів і зниженням компресії. Спочатку визначають джерело витоку: олива, що стікає з верхнього з’єднання, здатна забруднити справний стик нижче. Нова прокладка не усуне причину течі, якщо кришка деформована або на прилеглій площині є пошкодження.

Зняті ущільнення оглядають на розриви, розшарування та нерівномірне обтиснення. Для кілець характерні тріщини, втрата пружності й сплющення. Повторне використання пошкоджених деталей може закінчитися повторним розбиранням. Стан кожного ущільнення оцінюють окремо, особливо якщо двигун уже ремонтували або на стиках залишився товстий шар старого герметика.

Що звірити під час підбору

Перевірте позначення двигуна й порівняйте потрібні прокладки зі знятими. Зіставляють зовнішні обриси, отвори під кріплення, вирізи та проходи для оливи. Для циліндрової частини перевіряють центральний отвір і товщину відповідно до вимог двигуна, а для кілець та сальника — розміри посадкових місць. Прокладка, що збігається лише за частиною отворів, може перекрити канал або залишити край з’єднання неущільненим. Підрізання контуру не виправляє помилку підбору.

Підготовка та складання

З прилеглих площин прибирають залишки старих прокладок, не дряпаючи метал і не допускаючи потрапляння частинок усередину двигуна. Оглядають краї кришок, різьбу кріплення та напрямні втулки, якщо вони передбачені конструкцією. Прокладку вкладають рівно, без розтягування, суміщаючи всі отвори. Герметик використовують лише в місцях, визначених порядком складання двигуна: надлишок може видавитися всередину та потрапити в оливні канали.

Болти затягують із передбаченим для двигуна моментом і в належній послідовності. Надмірне зусилля здатне деформувати кришку або пошкодити різьбу замість усунення течі. Кільця не повинні перекручуватися чи затискатися краями деталей; під час заміни сальника перевіряють поверхню вала в місці контакту. Після складання контролюють рівень оливи та перевіряють герметичність розібраних з’єднань під час пробного запуску.
