Набір прокладок двигуна 4T CB250 AMG

Набір прокладок двигуна 4T CB250 AMG використовують для ущільнення з’єднань під час ремонту з розбиранням двигуна. Позначення 4T означає чотиритактний двигун. Прокладки затискаються між прилеглими поверхнями деталей, допомагають утримувати оливу всередині та забезпечують герметичність стиків. Комплект стане в пригоді після зняття головки, циліндра чи кришок, коли старі ущільнення пошкоджені або вже обтиснуті.

Склад і призначення

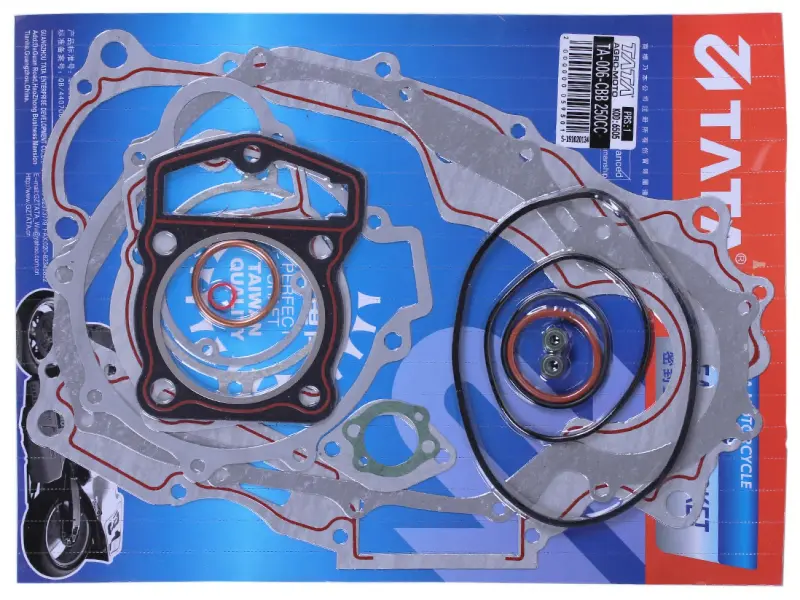

До набору належать прокладка головки циліндра з великим круглим отвором, прокладка основи циліндра, великі фігурні прокладки кришок двигуна, невелика фланцева прокладка та ущільнювальні кільця. Плоскі прокладки мають отвори для кріплення й вирізи, що повторюють контури відповідних з’єднань. Вони ущільнюють різні ділянки двигуна, тому кожну потрібно зіставляти саме з її посадковим місцем.

Підставою для заміни можуть бути сліди оливи вздовж стику, розриви, пошкоджені краї або нерівномірне обтиснення прокладки. Кільця замінюють, якщо вони затверділи, потріскалися чи втратили форму. Після роз’єднання деталей плоска прокладка нерідко розшаровується або частково залишається на обох поверхнях. Повторно використане пошкоджене ущільнення може пропускати оливу, навіть коли болти затягнуті правильно.

Як перевірити відповідність

Орієнтуйтеся на зняті ущільнення та поверхні двигуна, до яких вони прилягають. Зіставте зовнішній контур, кількість і розташування кріпильних отворів, центральні прорізи та проходи для оливи. Для прокладки головки перевірте отвір циліндра й сусідні канали. Кільця підбирають за діаметром і перерізом з урахуванням канавки: кільце має вкладатися в неї без натягу, що змінює його форму.

Враховуйте передбачену конструкцією товщину прокладки. Старе обтиснуте ущільнення допомагає порівняти обриси, проте його вимірювання не завжди показує початкову товщину. Збігу частини отворів недостатньо: зміщений виріз здатен перекрити канал, а зайвий край — завадити рівному приляганню. Не варто підрізати невідповідну прокладку або примусово суміщати її з кріпленням.

Підготовка та заміна

Спочатку визначте місце витоку. Олива може стікати згори й накопичуватися біля справного стику, тому заміна ущільнення навмання не завжди усуває причину. Після розбирання зніміть залишки старої прокладки, очистьте прилеглі поверхні та не допускайте потрапляння крихт усередину двигуна. Працюйте обережно, щоб не залишити подряпин на площинах ущільнення.

Перевірте краї кришок, ділянки біля болтів, канавки кілець і стан різьби. Деформована площина або задирка перешкоджає рівномірному притисканню; встановлення нової прокладки не виправляє такого пошкодження. Поки є доступ, огляньте сусідні сальники й інші ущільнення та замініть ті, що мають дефекти.

Перед остаточним складанням прикладіть прокладку до посадкового місця й переконайтеся, що вона не закриває отвори. Кільця вкладайте без перекручування та защемлення краєм кришки. Герметик потрібен лише на ділянках, де його застосування передбачене правилами складання двигуна: надлишок може потрапити в канали. Болти затягують поступово, дотримуючись установленої послідовності та моменту.

Після складання перевірте герметичність з’єднань. Якщо з’являється свіжа олива, перевіряють правильність посадки ущільнення, стан поверхонь і рівномірність притискання. Надмірне затягування може пошкодити прокладку, різьбу або кришку замість усунення витоку.
