Прокладка карбюратора 177F/188F (9/13 к.с.), текстолітова, з боку впускного колектора AMG-2

Текстолітова прокладка карбюратора для двигунів мотоблоків 177F/188F (9/13 к.с.) встановлюється з боку впускного колектора. Вона розташована в з’єднанні карбюратора з впуском і бере участь в ущільненні стику. Щільне прилягання потрібне, щоб повітря проходило через карбюратор, а не потрапляло у впуск крізь зазори. Позначення деталі — AMG-2.

Будова та роль у з’єднанні

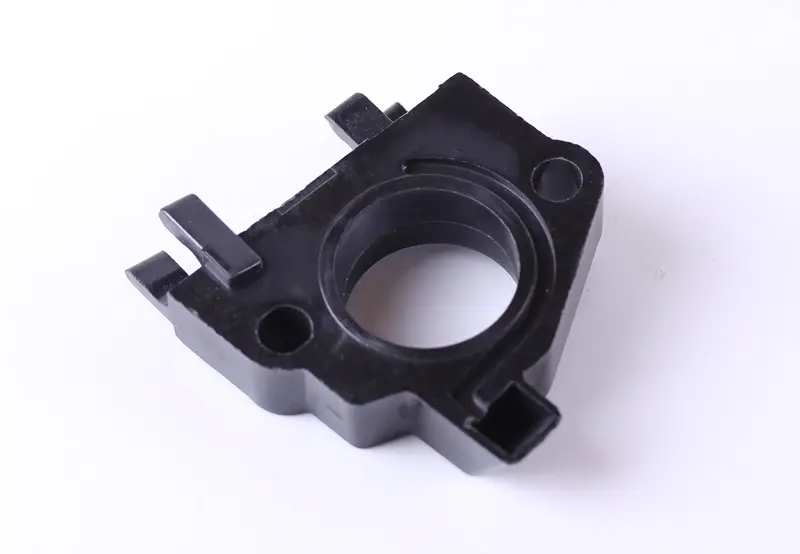

Чорний фігурний корпус має круглий центральний прохід, два отвори під кріплення та крайові виступи. Навколо проходу є піднята кільцева ділянка. Під час добору потрібно враховувати не лише зовнішній контур, а й форму обох боків прокладки. Отвори мають збігатися з кріпленнями, прохід — із впускним каналом, а виступи не повинні заважати щільному приляганню сусідніх деталей.

Текстоліт у цьому з’єднанні також виконує роль теплоізоляційного прошарку між нагрітим впуском і карбюратором. Для правильної посадки корпус має залишатися цілим, а поверхні стику — рівними. Надмірне затягування не усуває тріщину чи відкол: навантаження на пошкоджену ділянку може лише збільшити дефект і порушити ущільнення.

Ознаки пошкодження

Прокладку замінюють за наявності тріщин, зламаних виступів, пошкодженої крайки центрального проходу або деформованих посадкових поверхонь. Після зняття карбюратора перевірте ділянки біля кріпильних отворів: саме там можуть залишитися пошкодження від нерівномірного затягування чи перекосу під час розбирання. Навіть невелика тріщина потребує уваги, якщо вона виходить на поверхню стику.

Негерметичний впуск може спричиняти нестійкий холостий хід, ускладнений запуск і незвичну реакцію двигуна на регулювання карбюратора. Проте такі прояви мають різні причини. Перш ніж пов’язувати їх із прокладкою, перевіряють щільність з’єднання, стан кріплень та сусідніх ущільнень. Підставою для заміни є виявлене пошкодження або порушена посадка.

Як перевірити відповідність

Зіставте нову деталь зі знятою за товщиною, діаметром проходу, відстанню між отворами та профілем поверхонь. Перевірте положення кільцевої ділянки, вирізів і виступів. Назва двигуна допомагає звузити вибір, але не замінює порівняння посадкових розмірів. Інша товщина змінює взаємне розташування деталей і посадку кріплень; зміщений прохід може частково перекрити канал, а невідповідні отвори призведуть до перекосу під час складання.

На що зважати під час заміни

Розбирайте з’єднання після охолодження двигуна. Запам’ятайте орієнтацію старої прокладки та послідовність ущільнень, щоб відновити їхнє розташування. Приберіть залишки старого ущільнення з прилеглих поверхонь, не дряпаючи площини та не допускаючи потрапляння бруду у впуск. Разом із прокладкою огляньте фланець карбюратора, поверхню колектора, шпильки й сусідні ущільнення. Пошкоджені ущільнення потрібно замінити.

Деталь має ставати на кріплення вільно, без розточування отворів чи згинання корпусу. Затягуйте кріплення рівномірно, дотримуючись вимог до конкретного двигуна. Герметик застосовують лише тоді, коли це передбачено порядком складання: надлишок матеріалу може потрапити у прохід. Після завершення перевірте щільність стику та роботу двигуна на холостому ходу. Якщо з’єднання не прилягає рівно, перевірте посадку, а не збільшуйте зусилля затягування.
