Прокладка головки циліндра мотоблока 195N (12Hp) AMG

Прокладка головки циліндра для двигуна мотоблока 195N (12Hp) AMG ущільнює стик головки та блока циліндра. Вона допомагає утримувати тиск у камері згоряння й відокремлює порожнини, які проходять через з’єднання. Герметичність цього місця потрібна для збереження компресії та рівної роботи двигуна. Якщо прокладка прогоріла або пошкоджена, гази можуть прориватися за межі камери згоряння.

Будова та ознаки пошкодження

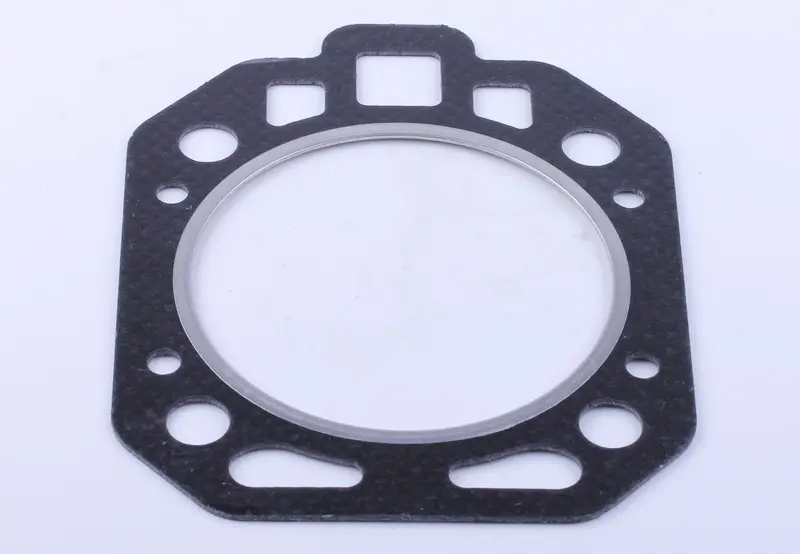

У центрі прокладки розташований великий отвір з окремим обрамленням. По краях є круглі отвори та фігурні вирізи, які мають збігатися з кріпленням і проходами на поверхнях головки та блока. Значення має весь контур деталі: виступи, перемички й розташування кожного отвору. Одного лише збігу центрального отвору для правильного підбору замало.

Причинами заміни стають прогар, розрив, пошкодження обрамлення або втрата герметичності стику. Утруднений запуск, зменшення тяги, сліди прориву газів чи підтікання біля головки — привід перевірити ущільнення. Ці ознаки можуть виникати й через інші несправності, тож причину встановлюють після огляду та перевірки двигуна. Під час зняття головки прокладку замінюють новою: раніше обтиснута деталь не завжди здатна повторно забезпечити щільне прилягання.

Як підібрати прокладку

Звірте позначення двигуна з його маркуванням, а форму нової деталі — зі знятою прокладкою. Перевірте зовнішній контур, діаметр центрального отвору, кількість і розміщення отворів під кріплення, форму решти вирізів. Прокладка має вільно ставати на своє місце, без натягування та зміщення, залишаючи проходи відкритими. Підрізання країв або пробивання додаткових отворів порушує геометрію ущільнювальних ділянок і може послабити стик.

Товщину добирають за вимогами конкретного двигуна. Знята прокладка зручна як зразок контуру, проте після обтискання її товщина вже може відрізнятися від початкової. Невідповідна товщина змінює умови складання та робочі зазори. Якщо головку чи блок раніше обробляли, добір варто узгодити з майстром, який перевіряв стан і геометрію прилеглих поверхонь.

Що врахувати під час заміни

Прокладку встановлюють на охололому двигуні. З поверхонь обережно прибирають залишки старого ущільнення та бруд, не дряпаючи площини й не допускаючи потрапляння частинок у циліндр або проходи. Головку та блок перевіряють на сліди прогару, корозії й викривлення. Якщо поверхні втратили площинність, спершу усувають цю причину: сама заміна прокладки не виправить нерівний стик.

Під час складання контролюють положення прокладки та суміщення всіх отворів. Герметик використовують лише тоді, коли це передбачено інструкцією двигуна. Кріплення оглядають, головку затягують поетапно, у визначеному порядку та з установленим моментом. Також перевіряють сусідні ущільнення, які довелося зняти, і замінюють пошкоджені. Після складання перевіряють герметичність з’єднання. Повторне підтягування виконують тільки за вимогами керівництва: надмірне зусилля може пошкодити прокладку або кріплення.
