Прокладка головки циліндра мотоблока ZS/ZH1100 (15Hp) AMG-2

Прокладка головки циліндра призначена для двигуна мотоблока ZS/ZH1100 (15Hp). Вона розташовується між головкою та блоком циліндра й ущільнює стик навколо камери згоряння. Завдяки герметичному з’єднанню тиск утримується всередині циліндра під час роботи двигуна. Коли прокладка пошкоджена, можливі втрата компресії, важкий запуск і зменшення тяги. Після зняття головки встановлюють нову прокладку, оскільки стара вже обтиснута.

Будова та роль ущільнення

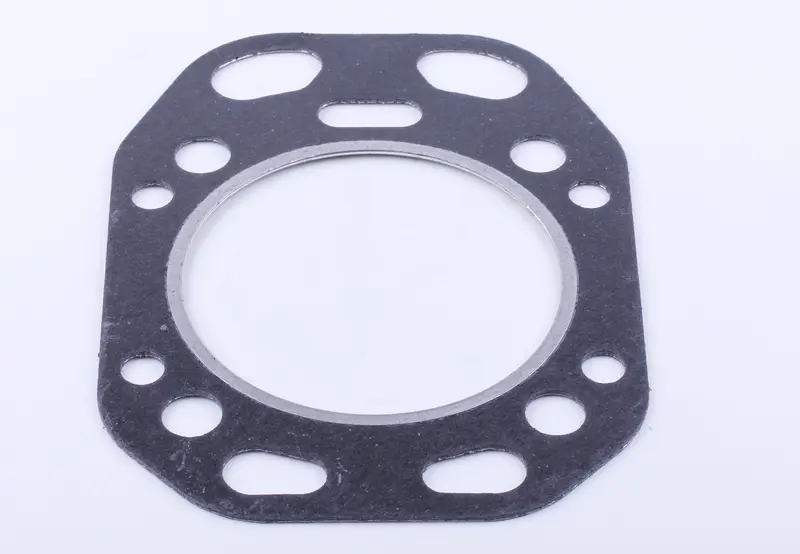

Прокладка плоска, з фігурним зовнішнім контуром, великим центральним отвором з окремим обрамленням і круглими та довгастими отворами по периметру. Вони мають збігатися з кріпленням і проходами на поверхнях двигуна, між якими затискається деталь. Ділянка навколо центрального отвору ущільнює зону циліндра, а перемички між отворами — сусідні частини стику. Для правильного вибору потрібно порівнювати весь контур та розташування отворів.

Ознаки пошкодження

З’єднання варто перевірити, якщо біля стику з’явилися сліди виходу газів, нагар або витоки, а двигун почав втрачати компресію. На демонтованій прокладці звертають увагу на прогар, розірвані перемички, пошкоджене обрамлення центрального отвору та нерівномірне обтиснення. Самих цих симптомів недостатньо, щоб оцінити стан головки й блока: тріщини та викривлення поверхонь потребують окремого усунення. Якщо пошкодження виникло після перегріву, його причину з’ясовують до складання.

Як перевірити відповідність

Зіставте позначення двигуна та форму знятої прокладки. Перевірте зовнішні обриси, діаметр центрального отвору, кількість і розташування отворів для кріплення та каналів. Товщину підбирають за вимогами двигуна: стара обтиснута прокладка допомагає звірити форму, але її вимір не показує точної початкової товщини. Однакова потужність двигунів не означає однакових прокладок, якщо відрізняються проходи чи ділянки ущільнення.

Під час примірювання деталь має лягати на своє місце без натягування, перекосу та згинання біля кріплення. Її краї не повинні виступати в циліндр або закривати передбачені проходи. Не варто розширювати отвори, підрізати перемички чи пробивати нові отвори для встановлення невідповідної прокладки. Таке припасування пошкоджує контур ущільнення й може призвести до повторного розбирання двигуна через негерметичний стик.

На що зважати під час заміни

З обох прилеглих поверхонь обережно прибирають залишки попередньої прокладки та забруднення. Не можна залишати подряпини й задирки або допускати потрапляння сміття до циліндра та відкритих каналів. Перевіряють площинність головки, стан поверхонь прилягання, різьби та кріпильних деталей. Також оглядають ущільнення з’єднань, які розбирали для доступу до головки: пошкоджені та непридатні до повторного використання слід замінити.

Прокладку правильно орієнтують за отворами, після чого обережно ставлять головку, не зсуваючи ущільнення. Герметик або додаткове покриття використовують лише за вимогами інструкції двигуна. Кріплення затягують поетапно, у визначеній виробником послідовності та з потрібним моментом. Нерівномірне затягування здатне спричинити неповне притискання прокладки або деформацію головки. Після складання перевіряють герметичність стику; повторне підтягування виконують тільки тоді, коли його передбачено правилами обслуговування двигуна.
