Прокладка головки циліндра мотоблока 190N (10p) AMG-2

Прокладка головки циліндра мотоблока 190N (10p) AMG-2 ущільнює з'єднання циліндра з головкою двигуна. Вона допомагає утримувати тиск у камері згоряння та відокремлює порожнини, що виходять до прилеглих поверхонь. Щільність цього стику впливає на компресію, рівномірність роботи двигуна й відсутність прориву газів назовні.

Будова та ознаки пошкодження

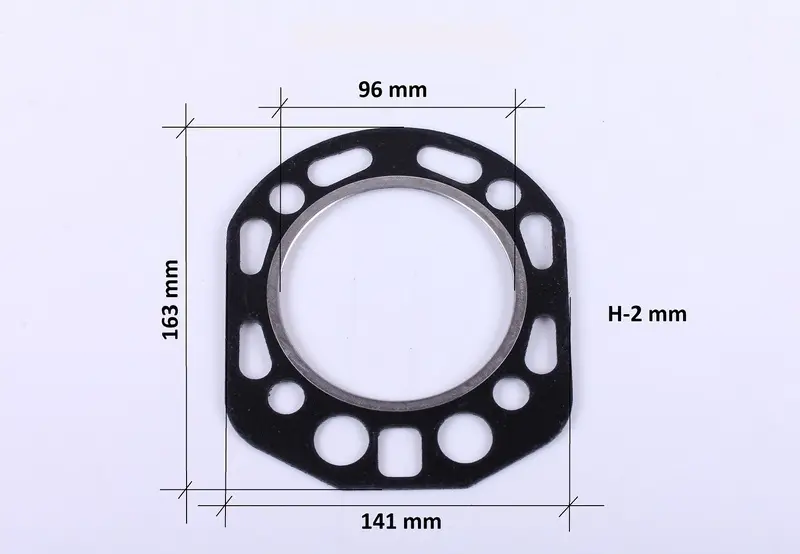

У центрі прокладки розташований великий отвір із вираженим обрамленням, а по краях — отвори різної форми. Вони мають збігатися з кріпленням і проходами на поверхнях циліндра та головки. Для правильного встановлення потрібен збіг усього контуру: однаковий центральний отвір ще не означає, що решта вирізів підходить до двигуна.

Прокладку замінюють у разі прогару, втрати герметичності та після зняття головки, коли попереднє ущільнення вже обтиснуте. Перевірити з'єднання варто за появи кіптяви вздовж стику, виходу газів, підтікання, зниження компресії або утрудненого запуску. Окрема ознака не дає остаточної відповіді: наприклад, нестабільна робота може мати й інші причини.

До пошкодження ущільнення можуть призвести перегрів, нерівні прилеглі поверхні та неоднаковий притиск головки. Нова прокладка не усуне деформацію деталей або залишки нагару між ними. Перш ніж очищати зняте ущільнення та поверхні двигуна, огляньте сліди прориву газів: вони допомагають визначити ділянку, де з'єднання втратило щільність.

Як перевірити відповідність

Порівняйте прокладку зі знятою деталлю та посадковими поверхнями. Звірте зовнішній обрис, центральний отвір, розміщення отворів для кріплення й форму проходів по периметру. Ущільнення має вкладатися без натягування та підрізання, залишати канали відкритими й не заходити краєм у камеру згоряння.

Товщину добирають за вимогами двигуна, а не лише за виміром старої прокладки, яка вже змінила товщину під притиском. Невідповідний розмір впливає на зазори та умови складання. Зміщені отвори можуть перекрити проходи, тому розточування вирізів або спроба компенсувати невідповідність двома прокладками не є способом правильного встановлення.

Заміна без пошкодження поверхонь

Розбирають з'єднання на охололому двигуні. З поверхонь головки й циліндра обережно прибирають залишки попередньої прокладки та бруд. Не можна залишати подряпини або допускати потрапляння частинок у циліндр і канали. До складання перевіряють площинність і стан поверхонь, оглядають кріплення, різьбу та установні елементи, якщо вони передбачені конструкцією.

Прокладку розміщують відповідно до контуру й отворів. Головку опускають так, щоб ущільнення не зсунулося. Потребу в герметику визначає інструкція двигуна: додавати його довільно не слід. Кріплення затягують поступово, у встановленій виробником послідовності та з потрібним моментом. Надмірне зусилля може пошкодити з'єднання й не компенсує нерівність площин.

Одночасно перевіряють сусідні ущільнення, які довелося зняти для доступу до головки, та замінюють пошкоджені. Після складання оглядають стик на підтікання і сліди виходу газів. Контрольне підтягування виконують лише тоді, коли його передбачає інструкція двигуна. Якщо герметичність порушується повторно, потрібно перевірити стан поверхонь і причину пошкодження, щоб наступна заміна дала результат.
