Циліндро-поршнева група (ЦПГ) Suzuki LETS 50 Ø41, p-10 AMG-2

Циліндро-поршнева група для Suzuki LETS 50 з позначеннями Ø41, p-10 AMG-2 призначена для заміни зношених циліндра та поршня. Циліндр спрямовує рух поршня, а кільця ущільнюють проміжок між ним і стінкою циліндра, утримуючи тиск під час стискання та згоряння суміші. Стан цих деталей впливає на запуск двигуна, тягу та рівномірність його роботи.

Будова та склад комплекту

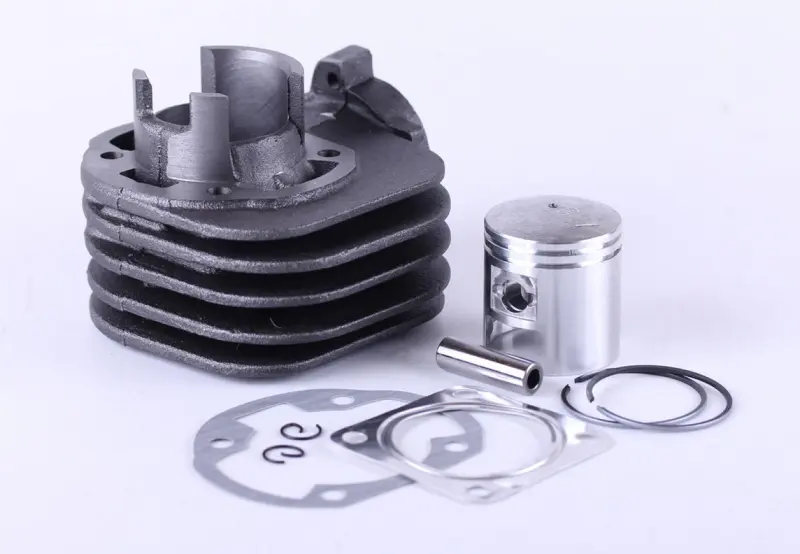

До комплекту входять циліндр із зовнішніми ребрами охолодження, поршень, поршневий палець, два поршневі кільця, два стопорні кільця пальця та дві прокладки. Ребра збільшують поверхню відведення тепла. Палець з'єднує поршень із шатуном, стопорні кільця запобігають його осьовому зміщенню, а прокладки ущільнюють з'єднання циліндра з прилеглими деталями двигуна.

Ø41 означає діаметр 41 мм. Цей розмір потрібно зіставляти з посадковими розмірами та будовою знятого циліндра. Збіг лише за діаметром не забезпечує правильного встановлення: відмінності у висоті, кріпленнях або розташуванні вікон можуть завадити складанню чи порушити роботу двигуна.

Ознаки зношення

Перевірити поршневу групу варто при падінні компресії, складному запуску, втраті тяги або появі стороннього стукоту з боку циліндра. Після розбирання оглядають дзеркало циліндра, спідницю поршня, кільця та їхні канавки. Задири, глибокі подряпини й пошкоджені краї потребують оцінки стану деталей. До такого зношення часто призводять перегрівання, недостатнє змащення або забруднення. Однак слабка тяга сама по собі не є підставою для заміни ЦПГ: спочатку перевіряють компресію та встановлюють причину несправності.

Як перевірити сумісність

Порівняйте зі знятою деталлю розташування отворів кріплення, висоту циліндра, форму вікон, посадку в картер і з'єднання з головкою. Для поршня мають значення діаметр, загальна висота, положення отвору під палець і форма днища. Також звірте розміри пальця, ширину канавок та відповідність кілець. Отвори й контури прокладок повинні збігатися з поверхнями, які вони ущільнюють, залишаючи потрібні проходи відкритими.

На скутері після попередніх ремонтів може стояти змінена поршнева група або інший двигун. Тому перевіряйте саме встановлені деталі, а не лише назву техніки. Невідповідність пальця чи кілець спричиняє люфт або заклинювання, а неправильна висота поршня може призвести до зіткнення деталей під час руху.

На що зважати під час заміни

Після зняття циліндра захистіть отвір картера від сміття та дрібних деталей. Залишки старих прокладок приберіть із площин прилягання без подряпин і пошкодження країв. Огляньте головку, різьбу кріплень та підшипник верхньої головки шатуна. Зношені суміжні деталі й неусунена причина перегрівання або нестачі змащення можуть швидко пошкодити нову ЦПГ.

Поршень орієнтують відповідно до конструкції двигуна. Кільця обережно встановлюють у канавки, суміщаючи їхні замки з фіксувальними штифтами, якщо вони передбачені. Поверхні тертя змащують оливою, придатною для цього двигуна. Циліндр насувають без ударів і надмірного натиску, щоб не зламати кільця. Стопори пальця мають повністю сісти у свої канавки. Порядок і момент затягування кріплень беруть із керівництва двигуна. Після складання перевіряють вільний хід поршня та герметичність з'єднань, а під час перших поїздок дотримуються вимог до обкатки.
