Циліндро-поршнева група для бензопили Goodluck GL4500 Ø43 мм AMG-2

Циліндро-поршнева група для бензопили Goodluck GL4500 з позначенням діаметра Ø43 мм призначена для заміни зношених циліндра та поршня. Від стану цієї групи залежить стиснення паливної суміші в двигуні. Під час згоряння гази тиснуть на поршень, який передає зусилля через палець і шатун на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра.

Будова та склад набору

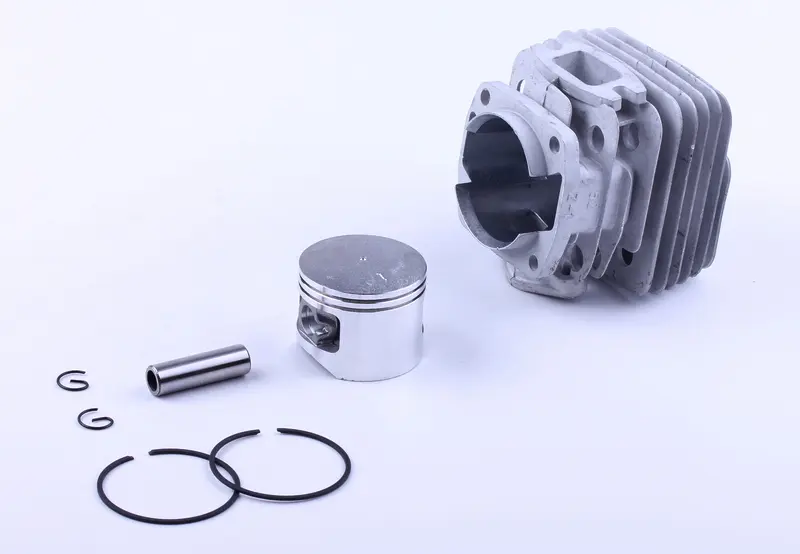

Набір містить циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця пальця. Ребра збільшують поверхню відведення тепла. Вікна циліндра забезпечують газообмін, тому їхню форму й розташування враховують під час добору. Поршневі кільця займають свої канавки на поршні, а стопорні кільця не дають пальцю зміщуватися вбік.

Ознаки зношення

Падіння компресії, складний запуск і втрата тяги під навантаженням — привід перевірити стан ЦПГ. Самі симптоми ще не визначають причину несправності: для рішення про заміну оглядають поверхні циліндра та поршня, кільця й канавки. Задири, пошкоджені краї канавок, зламані або залеглі кільця вказують, які частини потребують уваги. Нові кільця не відновлять ущільнення, якщо робоча поверхня циліндра вже має значні пошкодження.

До прискореного зношення можуть призвести перегрів, недостатнє змащування та потрапляння абразивних частинок. Причину пошкодження старої групи потрібно усунути під час ремонту, інакше вона впливатиме й на нові деталі. Разом із ЦПГ оглядають підшипник верхньої головки шатуна, шатун і прилеглі посадкові поверхні. Окремо перевіряють ущільнення на з'єднаннях циліндра.

Як перевірити відповідність

Порівняйте комплект зі знятими деталями: врахуйте діаметр, кріплення основи циліндра, положення впускного та випускного отворів. Звірте висоту й форму поршня, розташування отвору під палець, розміри пальця, канавок і кілець. Однаковий діаметр сам по собі не забезпечує правильної посадки. Відмінності в геометрії здатні завадити складанню, обмежити хід поршня або порушити газообмін. Прокладку під циліндр добирають за формою з'єднання та вимогами двигуна.

Заміна та перевірка складання

Працюють з охолодженим двигуном, попередньо прибравши тирсу й бруд навколо циліндра. Після розбирання відкритий картер захищають від сміття, з посадкових поверхонь знімають залишки старої прокладки. Перед установленням перевіряють, чи немає всередині уламків кілець та інших сторонніх частинок. Пошкоджені ущільнення замінюють, щоб зберегти герметичність з'єднань.

Положення поршня визначають за вказівками для двигуна та маркуванням деталі. Кільця встановлюють у відповідні канавки, розміщуючи їхні замки біля фіксувальних штифтів згідно з конструкцією поршня. Після монтажу пальця перевіряють, чи повністю сіли стопорні кільця. Поверхні тертя змащують оливою, придатною для цього двигуна. Циліндр насувають обережно, стискаючи кільця й не допускаючи перекосу.

Кріплення затягують рівномірно, дотримуючись моменту з документації двигуна. До запуску прокручують колінчастий вал і перевіряють, чи вільно рухається поршень. Помилка в його орієнтації, затиснуте кільце або ненадійно посаджений стопор можуть одразу пошкодити циліндр. Після ремонту дотримуються вимог виробника техніки до паливної суміші та обкатки.
