Циліндро-поршнева група (ЦПГ) Honda DIO ZX 65 (Ø44) AMG-2

Циліндро-поршнева група Honda DIO ZX 65 (Ø44) AMG-2 призначена для заміни циліндра та поршня двигуна скутера. Циліндр задає напрямок руху поршня, а кільця ущільнюють проміжок між їхніми поверхнями, допомагаючи зберігати компресію. Через поршневий палець зусилля від згоряння суміші передається на шатун. Позначення Ø44 означає діаметр 44 мм, який потрібно зіставити з розмірами поршневої, що замінюється.

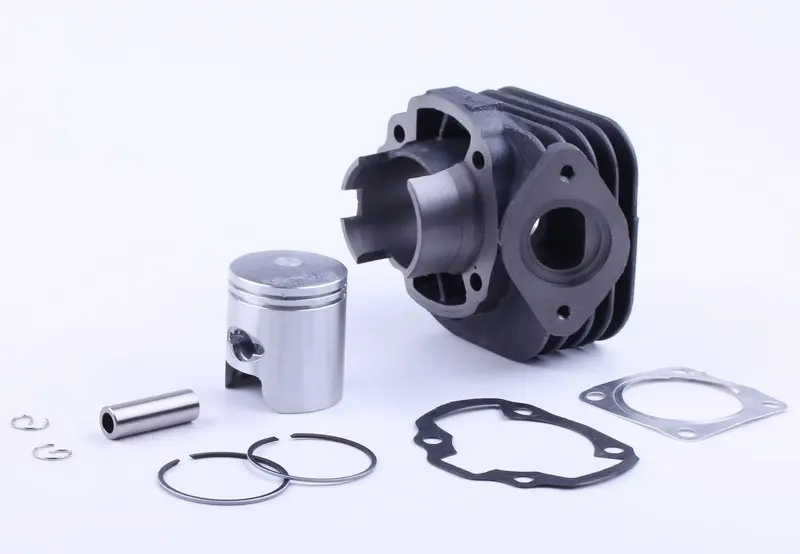

Будова та склад комплекту

Циліндр має зовнішні ребра охолодження, отвори для кріплення та бічний фланець. Ребра збільшують площу відведення тепла: під час монтажу їх очищають, а штатні кожухи охолодження встановлюють на свої місця. Поршень рухається всередині циліндра разом із кільцями. Палець з’єднує поршень із шатуном, а стопорні кільця запобігають його зміщенню вбік.

• Циліндр із ребрами охолодження.
• Поршень і два поршневі кільця.
• Поршневий палець і два стопорні кільця.
• Дві прокладки.

Ознаки зношення

Поршневу перевіряють, якщо двигун важче запускається, втрачає тягу, має знижену компресію або сторонній стукіт у ділянці циліндра. Після розбирання шукають задири на поверхнях, сліди перегрівання, пошкодження кілець і зношення їхніх канавок. Окремо оцінюють отвір під поршневий палець. Самі лише труднощі із запуском не доводять несправність поршневої: підставою для заміни є огляд і вимірювання. Коли зношені і поршень, і циліндр, нові кільця не відновлять геометрію цих деталей.

Як перевірити відповідність

Порівняйте з демонтованими деталями діаметр і висоту циліндра, розташування кріплень, форму основи, каналів та бічного фланця. Для поршня мають значення розміри пальця, положення отвору під нього, форма спідниці й розміщення канавок кілець. Контури та отвори прокладок повинні збігатися з поверхнями, які вони ущільнюють, і залишати канали відкритими. Одного збігу діаметра недостатньо для правильного підбору.

Звірте позначення двигуна й будову поршневої, яка фактично стоїть на скутері. Це особливо корисно після попередніх ремонтів або зміни комплектації. Невідповідна висота циліндра чи форма поршня може порушити його хід і спричинити контакт із головкою. Помилка у виборі пальця або кілець ускладнює складання та загрожує пошкодженням поверхні циліндра. Робочі зазори контролюють за вимогами до конкретного двигуна.

Що врахувати під час монтажу

З поверхонь прилягання прибирають залишки старих прокладок, не допускаючи потрапляння бруду у відкритий картер. Разом із поршневою оглядають малу головку шатуна, підшипник поршневого пальця та поверхню головки циліндра, що прилягає до прокладки. Якщо попередні деталі мали задири або перегрівалися, причину пошкодження усувають до першого запуску, щоб вона не зіпсувала новий комплект.

Поршень орієнтують відповідно до конструкції двигуна, а кільця ставлять із правильним положенням замків. Робочі поверхні змащують придатною для двигуна оливою. Стопорні кільця пальця мають повністю зайти у свої канавки. Циліндр насувають обережно, без ударів і надмірного натиску на кільця. Кріплення затягують у належній послідовності та з потрібним моментом. Після складання перевіряють вільний рух поршня й герметичність з’єднань, а початкове навантаження обирають за вимогами до обкатки двигуна.
