Циліндро-поршнева група (ЦПГ) Honda DIO 50 Ø39, p-12 AMG-3

Циліндро-поршнева група Honda DIO 50 Ø39, p-12 AMG-3 призначена для заміни циліндра та поршня двигуна скутера. Циліндр задає напрямок руху поршня, а кільця ущільнюють проміжок між ними та допомагають утримувати компресію. Через поршневий палець зусилля передається на шатун. Справність цієї групи впливає на запуск, тягу під навантаженням і рівномірність роботи двигуна.

Будова комплекту

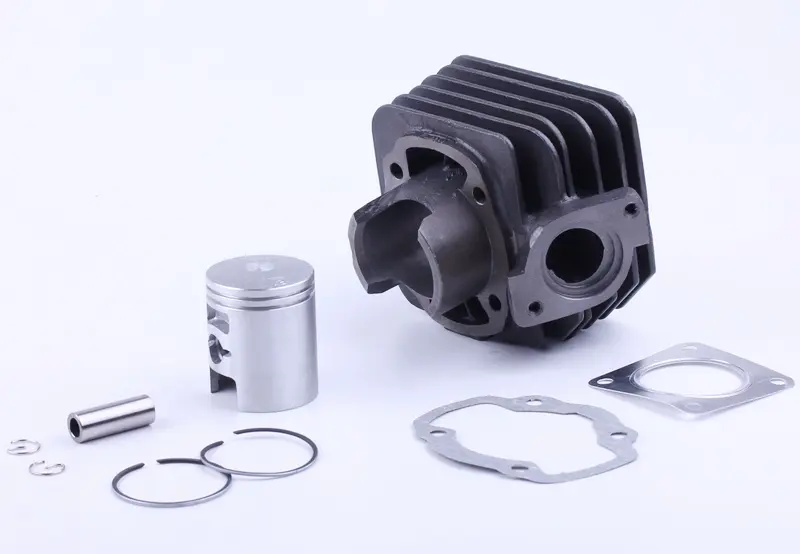

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець, два стопорні кільця пальця та дві прокладки. Циліндр має отвори для кріплення й бічний фланець із каналом. Ребра збільшують площу відведення тепла, тому під час монтажу простір між ними має бути чистим.

Поршневі кільця розміщуються в канавках поршня, а стопори обмежують осьове переміщення пальця. Прокладки потрібні для ущільнення з'єднань під час складання. Позначення Ø39 означає діаметр 39 мм; p-12 та AMG-3 збережені в назві комплекту.

Ознаки зношення

Стан поршневої групи перевіряють, коли падає компресія, двигун важче запускається, втрачає тягу або починає працювати зі стороннім механічним шумом. Огляд також потрібен після перегрівання чи прихоплення поршня. Задири на поверхні циліндра та спідниці поршня, пошкоджені кільця й зношені канавки вказують на проблеми всередині ЦПГ. Однак самі симптоми ще не визначають причину: потребу в заміні встановлюють за результатами огляду та вимірювань.

Як перевірити відповідність

Звірте позначення двигуна та порівняйте набір зі знятими деталями. Для циліндра перевіряють посадкову частину, висоту, розташування кріпильних отворів, каналів і бічного фланця. Для поршня мають значення висота, форма спідниці, положення отвору під палець і канавок для кілець. Лише однаковий діаметр не підтверджує, що група стане на місце без переробок.

Діаметр і довжину пальця потрібно зіставити зі старою деталлю та з'єднанням у шатуні. Прокладки перевіряють за формою, товщиною й розташуванням отворів: вони мають прилягати до відповідних поверхонь і залишати канали відкритими. Невідповідна геометрія циліндра чи поршня може заважати руху деталей, а помилка з пальцем — унеможливити складання або спричинити зайвий люфт.

Що врахувати під час заміни

Приберіть залишки старих прокладок із посадкових поверхонь, зберігаючи їх рівність і не допускаючи потрапляння бруду всередину двигуна. Огляньте шатун і підшипник поршневого пальця. Якщо в цьому з'єднанні є пошкодження чи надмірний люфт, сама заміна поршневої групи проблему не усуне. Так само потрібно з'ясувати й усунути причину попереднього перегрівання або недостатнього змащування, щоб нові деталі не зазнали повторного пошкодження.

Положення поршня та кілець під час монтажу має відповідати конструкції двигуна. Переконайтеся, що кільця правильно лежать у канавках, а стопори пальця повністю зайшли у свої пази. Перед установленням циліндра змастіть поверхні тертя оливою, придатною для цього двигуна. Надягайте циліндр на стиснуті кільця без ударів і надмірного натиску: опір потребує перевірки положення деталей.

Кріплення затягують рівномірно, дотримуючись моменту, зазначеного в настанові до двигуна. Після складання перевіряють вільний рух поршня та герметичність з'єднань. Під час початкової роботи дотримуються передбаченого режиму обкатки й стежать за появою незвичного шуму або перегрівання.
