Циліндро-поршнева група (ЦПГ) Suzuki AD 50 Ø41, p-10 AMG-2

Циліндро-поршнева група Suzuki AD 50 Ø41, p-10 AMG-2 потрібна для заміни циліндра й поршня зі зношеними або пошкодженими робочими поверхнями. Усередині циліндра рухається поршень, кільця утримують тиск у камері згоряння, а палець з’єднує поршень із шатуном. Стан цієї групи впливає на компресію, легкість запуску та тягу двигуна під навантаженням.

Деталі набору

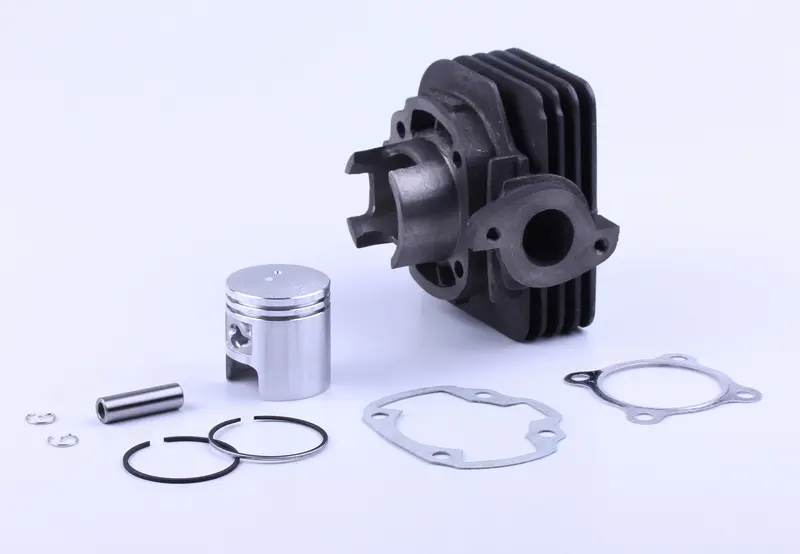

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець, два стопорні кільця пальця та дві прокладки. Ребра збільшують поверхню, через яку відводиться тепло. Поршневі кільця працюють у канавках поршня, стопори запобігають зміщенню пальця вбік, а прокладки ущільнюють з’єднання циліндра під час складання.

Ø41 означає діаметр 41 мм, а p-10 — поршневий палець діаметром 10 мм. Це початкові орієнтири для добору. Крім них, потрібно зіставити посадкові місця та геометрію старих і нових деталей: однаковий діаметр сам по собі не забезпечує правильного встановлення циліндра.

Ознаки зношення

ЦПГ перевіряють, коли двигун важко запускається, втрачає тягу, має знижену компресію або сторонній стукіт у зоні циліндра. Після розбирання шукають задири, глибокі подряпини, пошкодження кілець і зношення поршневих канавок. Причину несправності варто підтвердити оглядом і вимірюваннями, оскільки подібні прояви можуть виникати й через інші несправності двигуна.

Циліндр і поршень замінюють разом, якщо пошкодження їхніх поверхонь уже не дозволяють відновити роботу лише новими кільцями. Також потрібно з’ясувати, що спричинило зношення. Перегрів, недостатнє змащення або абразивні частинки здатні швидко пошкодити нові деталі, якщо причина залишиться.

Перевірка сумісності

Порівняйте діаметр циліндра та пальця, висоту поршня, форму його вікон і розташування канавок. Для циліндра мають значення відстані між отворами кріплення, форма основи, канали та положення випускного фланця. Прикладіть прокладки до відповідних поверхонь: контур і отвори повинні збігатися, не перекриваючи каналів і не виступаючи в робочу порожнину.

Перевірте посадку пальця в поршні та стан верхньої головки шатуна з її підшипником. Якщо це з’єднання зношене, після встановлення нової групи стукіт може залишитися. Невідповідна геометрія поршня чи циліндра загрожує порушенням руху деталей, негерметичністю та механічними пошкодженнями двигуна.

На що зважати під час монтажу

Перш ніж знімати стопори, закрийте отвір картера, щоб усередину не потрапили дрібні деталі й бруд. Видаліть залишки старих прокладок, зберігаючи площини прилягання без подряпин. Поверхні тертя змастіть оливою, придатною для цього двигуна. Орієнтацію поршня перевіряйте за вимогами до складання двигуна.

Не розводьте поршневі кільця більше, ніж потрібно для встановлення. Якщо в канавках є фіксувальні штифти, сумістіть із ними замки кілець. Стопори пальця мають повністю сісти у свої канавки. Насувайте циліндр рівномірно, стискаючи кільця; не намагайтеся подолати опір затягуванням кріплення. Під час складання використовуйте нові прокладки й дотримуйтеся послідовності та моменту затягування з посібника двигуна. Після монтажу перевірте вільний рух поршня, герметичність стиків і дотримуйтеся рекомендованого режиму обкатування.
