Циліндро-поршнева група (ЦПГ) Honda DIO ZX 50 Ø40, p-12 AMG-2

Циліндро-поршнева група для Honda DIO ZX 50 призначена для заміни циліндра й поршня зі зношеними або пошкодженими робочими поверхнями. Позначення Ø40 означає діаметр 40 мм, p-12 — поршневий палець діаметром 12 мм. Циліндр спрямовує рух поршня, а кільця ущільнюють проміжок між ними та допомагають утримувати тиск під час стискання і згоряння суміші. Стан цих деталей впливає на запуск двигуна та його здатність розвивати тягу під навантаженням.

Будова та склад комплекту

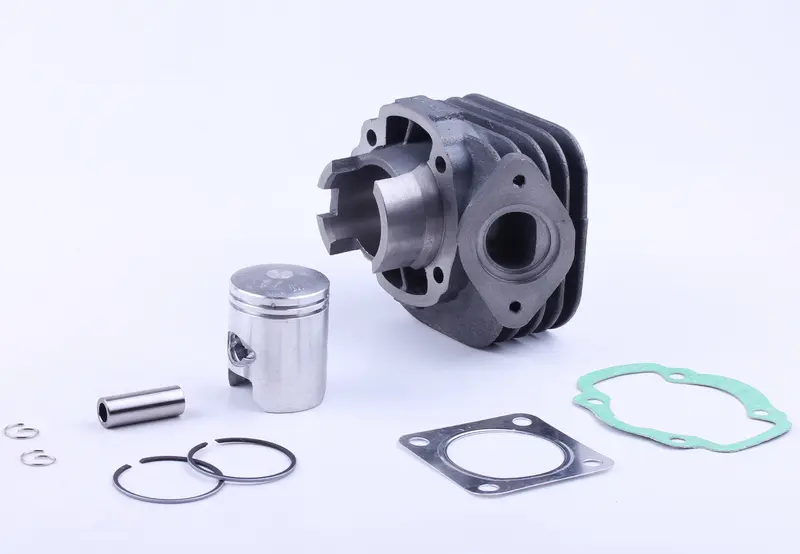

До комплекту входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець, два стопорні кільця пальця та дві прокладки. Ребра збільшують поверхню, через яку відводиться тепло. У циліндрі є газообмінні вікна та бічний канал із кріпильним фланцем. Палець з’єднує поршень із шатуном, а стопори обмежують його осьове переміщення. Прокладки потрібні для ущільнення стиків під час складання.

Ознаки зношення

Перевірити поршневу групу варто, коли двигун важко запускається, втрачає тягу, має знижену компресію або сторонній стукіт у зоні циліндра. Після розбирання оглядають дзеркало циліндра, спідницю поршня, канавки та кільця. Глибокі задири, сліди прихоплення, відколи й суттєве зношення є підставою для вимірювань та оцінки потреби в заміні. Самі прояви несправності не доводять пошкодження ЦПГ: рішення приймають за результатами перевірки деталей.

Як підібрати групу

Зіставте зі знятим комплектом діаметри циліндра й пальця, висоту та форму поршня, розташування його вікон і канавок. На циліндрі перевірте посадкову частину, відстані між кріпильними отворами, контури нижньої та верхньої площин, положення каналів і бічного фланця. Отвори та краї прокладок мають відповідати поверхням, які вони ущільнюють. Збіг лише за діаметром не забезпечує правильної посадки: інша висота поршня або геометрія каналів може завадити складанню чи порушити роботу двигуна.

На що зважати під час заміни

З привалкових площин обережно прибирають залишки старих прокладок, захищаючи картер від сміття. Одночасно оглядають шатун, підшипник його верхньої головки та посадку пальця. Пошкоджені суміжні деталі потрібно замінити, щоб нова поршнева група працювала без зайвого люфту. Кільця встановлюють у відповідні канавки; за наявності установних штифтів замки суміщають із ними. Поршень орієнтують за його маркуванням і вимогами до складання двигуна.

Перед монтажем робочі поверхні змащують оливою, що відповідає двигуну. Циліндр насувають рівно, обережно стискаючи кільця й не застосовуючи ударів. Перекошене кільце може зламатися або пошкодити край вікна. Стопори пальця мають повністю зайти у свої канавки, а кріплення затягують у послідовності та з моментом, визначеними ремонтною документацією. Після складання перевіряють вільний рух поршня й герметичність стиків, дотримуються режиму обкатки. Причину попереднього пошкодження також усувають: перегрів, нестача мащення чи забруднення здатні знову спричинити задири.
