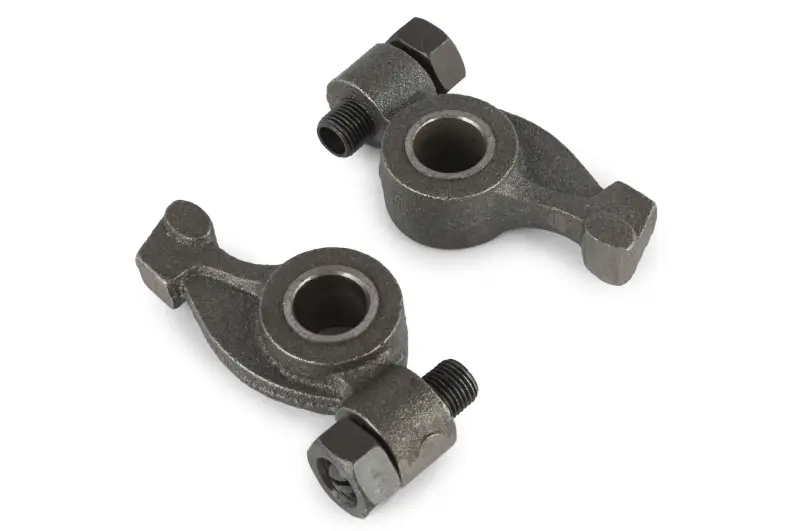

Коромисла клапанів 190N/195N DIGGER, пара

Коромисла клапанів DIGGER для двигунів 190N/195N

Комплект із двох коромисел призначений для клапанного механізму одноциліндрових дизельних двигунів 190N і 195N, які встановлюють на мотоблоки. Ці деталі розміщуються в головці циліндра та передають рух приводу газорозподілу клапанам. Від стану коромисел залежить своєчасне відкривання й закривання клапанів, збереження налаштованого теплового зазору та нормальна робота двигуна в різних режимах.

Пара розрахована на двигуни, позначені в назві запчастини як 190N/195N і 12/15 Hp. Це чотиритактні дизельні одноциліндрові мотори з водяним охолодженням. Коромисла мають центральні посадкові отвори, контактні плечі та регулювальні гвинти з контргайками. Така конструкція забезпечує передавання зусилля клапанам і дає змогу виконувати передбачене двигуном налаштування клапанних зазорів.

Коли потрібна заміна коромисел

Огляд клапанного механізму потрібен у разі появи виразного стукоту під кришкою головки циліндра, неможливості стабільно відрегулювати зазори або виявлення помітного люфту коромисел. Підставою для заміни також є вироблення контактних майданчиків, пошкодження регулювального гвинта чи його різьби, деформація деталі та надмірне зношення посадкового отвору. Встановлення справної пари допомагає відновити правильне передавання руху до клапанів, однак перед ремонтом необхідно перевірити й сполучені деталі.

Зношена вісь, пошкоджені торці клапанів або несправності інших частин приводу можуть зберігати шум і порушувати регулювання навіть після встановлення нових коромисел. Тому під час розбирання перевіряють стан осі, опор, клапанів, регулювальних гвинтів і різьбових з'єднань. Деталі мають переміщуватися вільно, без заїдання та надмірного поперечного люфту.

Що перевірити під час підбору

• Модель двигуна: комплект призначений для позначень 190N і 195N.
• Виконання мотора: застосування заявлене для одноциліндрових чотиритактних дизельних двигунів із водяним охолодженням.
• Кількість: товар являє собою пару коромисел клапанного механізму.
• Конструкція: перед придбанням зіставте форму плечей, розташування контактних ділянок, діаметр і ширину посадкового місця, а також виконання регулювальних гвинтів зі знятими деталями.

Зазначення потужності 12/15 Hp допомагає звузити підбір, проте вирішальним критерієм залишається позначення двигуна та фактичне виконання його головки циліндра. Однакова потужність мотоблока сама собою не підтверджує відповідність деталі: у техніки різних серій можуть відрізнятися двигун, вісь коромисел і геометрія клапанного механізму. Якщо мотор ремонтували або головку замінювали, орієнтуватися потрібно на встановлений двигун і демонтовані коромисла.

Установлення та регулювання

Монтаж виконують на чисті посадкові поверхні з одночасною перевіркою осі й точок контакту. Коромисла не повинні заїдати під час повороту, а регулювальні гвинти та контргайки мають надійно утримувати налаштування. Після складання клапанні зазори встановлюють за технічними даними конкретної модифікації двигуна 190N або 195N. Універсальне значення застосовувати не варто, оскільки потрібні параметри та положення колінчастого вала під час регулювання визначаються настановою відповідного мотора.

Перед запуском двигун вручну провертають через повний цикл і контролюють вільний хід клапанного механізму, відсутність упору та збереження виставлених зазорів. Після пробного запуску перевіряють характер роботи під кришкою головки й відсутність послаблених з'єднань. Такий порядок дає змогу одночасно замінити зношені коромисла та усунути причини, здатні спричинити повторний стукіт або прискорене вироблення нових деталей.

Комплект DIGGER підходить для планового відновлення та ремонту клапанного механізму двигунів 190N/195N. Для точного замовлення достатньо підтвердити модель установленого двигуна й зіставити геометрію пари з демонтованими деталями; розміри, моменти затягування та величину зазорів обирають виключно за документацією конкретної модифікації мотора.
