Патрубок карбюратора мотокоси 1E40F, 1E44F текстолітовий AMG-3

Текстолітовий патрубок карбюратора, який також називають впускним колектором, призначений для мотокіс із позначеннями двигуна 1E40F, 1E44F. Через нього паливно-повітряна суміш із карбюратора надходить до впуску двигуна. Щільне з’єднання допомагає зберігати потрібний склад суміші: тріщина в корпусі або зазор під прокладкою відкривають шлях для зайвого повітря, яке не проходить через карбюратор.

Будова та ознаки пошкодження

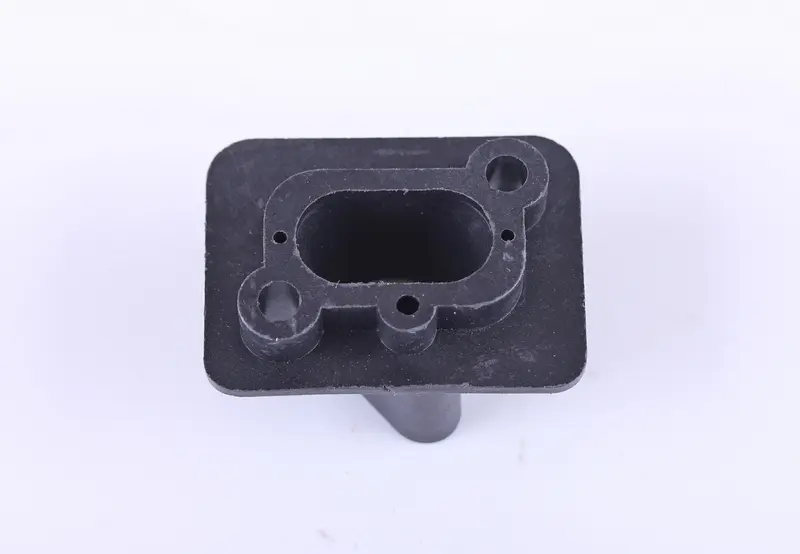

Патрубок має прямокутну основу із заокругленими кутами, виступний фланець навколо довгастого впускного отвору та отвори для кріплення. Для правильного встановлення потрібен збіг усього контуру прилягання. Прокладка має ущільнювати стик і водночас залишати відкритими потрібні канали. З текстолітовим корпусом варто поводитися обережно, особливо під час зняття прикипілих ущільнень і затягування гвинтів.

Причини заміни — тріщини, відколи біля кріплень, пошкоджені краї впускного вікна або нерівна поверхня прилягання. Оглянути патрубок варто, якщо двигун погано запускається, нестійко працює на холостому ходу чи змінює оберти без натискання на газ. Такі прояви можуть мати й інші причини, тому рішення про заміну приймають після перевірки корпусу та ущільнень. Коли зношена лише прокладка, а патрубок цілий і рівний, заміна всього з’єднувального корпусу може бути зайвою.

Як перевірити відповідність

Почніть із позначення двигуна, а далі порівняйте деталь зі знятим колектором. Звірте форму основи, розташування отворів кріплення та відстані між їхніми центрами. Перевірте товщину корпусу, обриси впускного вікна та виступи з обох боків. Від цих параметрів залежить, чи стане карбюратор на своє місце і чи притиснуться поверхні без зазорів. Самого збігу отворів під гвинти недостатньо.

Зверніть увагу на малі отвори й канали у старому патрубку та на поверхнях, до яких він прилягає. Відповідна прокладка не закриває їх і не заходить краєм усередину впуску. Орієнтуйтеся на конструкцію знятої деталі, а не лише на корпус мотокоси. Якщо кріплення не збігаються, не стягуйте з’єднання навскіс і не притискайте патрубок силою: це може пошкодити фланець та залишити шлях для підсмоктування повітря.

Заміна та перевірка з’єднання

Дайте двигуну охолонути й унеможливте випадковий запуск. Очистьте ділянку біля карбюратора від трави та пилу, щоб бруд не потрапив у відкритий впуск. Під час розбирання запам’ятайте орієнтацію патрубка та порядок розміщення прокладок. Знявши деталь, захистіть впускний отвір від сміття. Залишки ущільнень прибирайте без пошкодження площин прилягання; одночасно огляньте кріплення та фланець карбюратора.

Пошкоджені, затверділі або зім’яті прокладки замініть відповідними. Перед затягуванням переконайтеся, що патрубок стоїть рівно й не хитається. Підтягуйте кріплення поступово та рівномірно, дотримуючись зусилля, зазначеного в інструкції двигуна. Надмірне затягування може пошкодити корпус, недостатнє — залишити нещільний стик. Після складання перевірте кріплення та холостий хід. Якщо оберти нестійкі, знову огляньте з’єднання: налаштування карбюратора не виправляє витік повітря через тріснутий колектор або неправильно встановлену прокладку.
