Обгінна муфта стартера (маховик) 4T CB/CG 125/150 AMG

Обгінна муфта стартера (маховик) 4T CB/CG 125/150 AMG передає обертання під час запуску чотиритактного двигуна. Коли працює стартер, муфта замикає привод і дає змогу прокрутити колінвал. Після запуску двигуна вона переходить у режим вільного ходу, щоб колінвал, який набрав обертів, не розкручував стартер через шестерні.

Конструкція та призначення

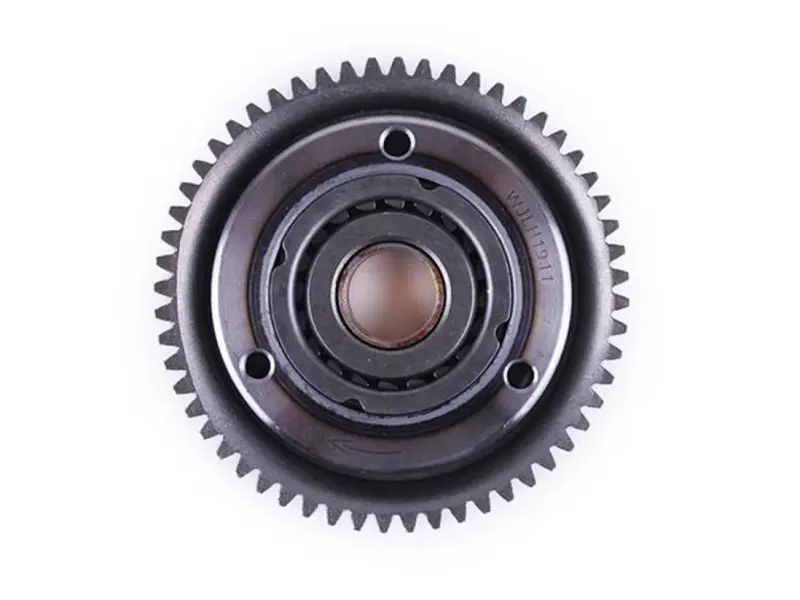

Деталь поєднує зовнішній зубчастий вінець, центральний посадковий отвір і внутрішній механізм вільного ходу. На кільцевій частині є три отвори, на корпусі нанесено стрілку. Розташування отворів і напрямок стрілки враховують під час порівняння зі знятою муфтою. Роботу механізму перевіряють відповідно до схеми привода конкретного двигуна.

Справна муфта утримує навантаження в одному напрямку й дозволяє вільне обертання в іншому. Для нормального запуску потрібні цілі зубці, правильна посадка та надійне спрацьовування внутрішнього механізму. Збережена зовнішня форма ще не свідчить про справність: зношені контактні поверхні можуть прослизати саме під навантаженням.

Ознаки несправності

Муфту варто перевірити, коли стартер обертається, а колінвал стоїть на місці або прокручується з перервами. Тріск, удари та нестабільне зачеплення під час пуску також є приводом оглянути цей механізм. Щоб визначити причину, перевіряють зубці, посадкові поверхні та вільний хід: подібні звуки можуть виникати й через пошкодження сусідніх шестерень.

Заміна потрібна за наявності відколотих зубців, значного виробітку, заїдання чи втрати здатності передавати пускове зусилля. Зношування прискорюють забруднення, недостатнє змащення й ударні навантаження під час невдалих запусків. Заклинена муфта може залишати стартер з'єднаним із двигуном після пуску, створюючи ризик пошкодження привода.

Як підібрати деталь

Звіряйте позначення двигуна та будову демонтованої муфти. Порівняйте зовнішній діаметр, загальну товщину, діаметр центральної посадки, кількість і профіль зубців. Перевірте розташування трьох отворів, виступів та спосіб з'єднання із суміжними деталями. Напрямок вільного ходу також має відповідати приводу, у якому працюватиме муфта.

Однаковий на вигляд зубчастий вінець не замінює перевірки посадки. Невідповідний отвір спричинить люфт або завадить складанню, а інший профіль зубців порушить зачеплення. Вимірюючи стару деталь, зважайте на її знос: розбитий посадковий отвір не можна використовувати як точний зразок потрібного розміру.

Що врахувати під час заміни

Доступ до муфти відкривають за порядком розбирання конкретного двигуна. До демонтажу фіксують розташування шайб, втулок і кріплень, щоб відновити правильну послідовність складання. Якщо конструкція потребує знімача, застосовують відповідний інструмент. Удари по зубчастому вінцю чи посадкових поверхнях можуть пошкодити деталі, які мають працювати разом із новою муфтою.

Одночасно оглядають шестерню, що входить у зачеплення з вінцем, опорні поверхні, втулки та кріплення. Зношені суміжні деталі замінюють, а пошкоджене ущільнення знятої кришки оновлюють під час складання. Посадки очищають; змащення та затягування виконують за вимогами двигуна. До закриття кришки перевіряють вільний хід, утримання в робочому напрямку й відсутність заїдання. Після запуску контролюють сторонні звуки та правильне від'єднання стартера від привода.
